Material de referencia para la construcción del proyecto

En esta sección te voy a dejar material de referencia que hemos utilizando en semestres anteriores. NO TIENES que usar este material, de hecho, tienes TODO Internet a tu disposición.

Control de versión

Ejercicio 1: Git y GitHub

• Mira el siguiente playlist

• Luego de verlo, vas a repetir el playlist, pero esta vez vas a reproducir los ejercicios que están allí con tu equipo de trabajo.

Comunicaciones Seriales

Es posible que necesites repasar algunos conceptos de cursos anteriores para solucionar el proyecto. Por tanto, te voy a dejar unos ejercicios que te ayudarán.

Ejercicio 1: ESP32

En este curso vas a trabajar con el controlador ESP32 y con el framework de arduino. Actualmente hay dos versiones del IDE. Vas a trabajar con la más estable, es decir, la 1.8.19. El link con las urls para las descargas de las diferentes versiones de IDE está aquí. Te recomiendo que descargues la versión .zip y una vez descomprimas el archivo, antes de abrir el IDE de arduino, crea la carpeta portable.

Para trabajar con el ESP32 debes instalar el soporte para esta plataforma en el IDE de arduino como indica este sitio.

¿Qué espero qué hagas en este ejercicio?

• Compra el ESP32.

• Instala el nuevo entorno de desarrollo.

• Configura el nuevo entorno.

• Realiza un programa de prueba que DE MANERA no BLOQUEANTE lea del puerto serial el carácter ASCII 1 y responda con la cadena Hola mundo y con el carácter ASCII 2 responda la cadena Chao mundo.

Ejercicio 2: lee la documentación del ESP32 arduino core

Con este ejercicio quiero que EXPLORES y que busques todo lo que te cause curiosidad acerca de la documentación oficial del PORT de arduino para el ESP32. El repositorio oficial es este. La página oficial con la documentación es esta.

Ejercicio 3: protocolos ASCII

Vamos a recordar cómo integrar un sensor a Unity mediante el uso de protocolos ASCII. ¿Recuerdas Ardity?

Lo primero que debes hacer es asegurarte que Ardity funciona. Te dejo de nuevo una guía con la cual puedes recordar cómo hacerlo. Aquí está la guía

Analicemos en detalle el DEMO. Primero, vamos a analizar el código de arduino:

uint32_t last_time = 0;

void setup()
{
    Serial.begin(9600);
}

void loop()
{
    // Print a heartbeat
    if (millis() > last_time + 2000)
    {
        Serial.println("Arduino is alive!!");
        last_time = millis();
    }

    // Send some message when I receive an 'A' or a 'Z'.
    switch (Serial.read())
    {
        case 'A':
            Serial.println("That's the first letter of the abecedarium.");
            break;
        case 'Z':
            Serial.println("That's the last letter of the abecedarium.");
            break;
    }
}

Consideraciones a tener presentes con este código:

• La velocidad de comunicación es de 9600. Esa misma velocidad se tendrá que configurar del lado de Unity para que ambas partes se puedan entender.

• Nota que nos estamos usando la función delay(). Estamos usando millis para medir tiempos relativos. Noten que cada dos segundos estamos enviando un mensaje indicando que el arduino está activo: «»Arduino is alive!!»»

• Observa que el buffer del serial se lee constantemente. NO estamos usando el método available() que usualmente utilizamos, ¿Recuerda? Con available() nos aseguramos que el buffer de recepción tiene al menos un byte para leer; sin embargo, cuando usamos Serial.read() sin verificar antes que tengamos datos en el buffer, es muy posible que el método devuelva un -1 indicando que no había nada en el buffer de recepción.

• Por último nota que todos los mensajes enviados por arduino usan el método println. ¿Y esto por qué es importante? porque println enviará la información que le pasemos como argumento codificada en ASCII y adicionará al final 2 bytes: 0x0D y 0x0A. Estos bytes serán utilizados por Ardity para detectar que la cadena enviada por Arduino está completa.

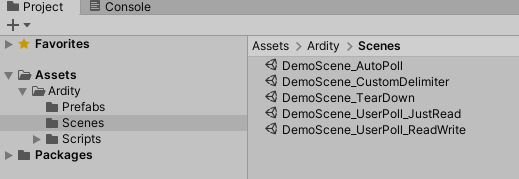

Ahora analicemos la parte de Unity con Ardity. Para ello, carguemos una de las escenas ejemplo: DemoScene_UserPoll_ReadWrite

Nota que la escena tiene 3 gameObjects: Main Camera, SerialController y SampleUserPolling_ReadWrite.

Veamos el gameObject SampleUserPolling_ReadWrite. Este gameObject tiene dos components, un transform y un script. El script tiene el código como tal de la aplicación del usuario.

Nota que el script expone una variable pública: serialController. Esta variable es del tipo SerialController.

Esa variable nos permite almacenar la referencia a un objeto tipo SerialController. ¿Donde estaría ese objeto? Pues cuando el gameObject SerialController es creado note que uno de sus componentes es un objeto de tipo SerialController:

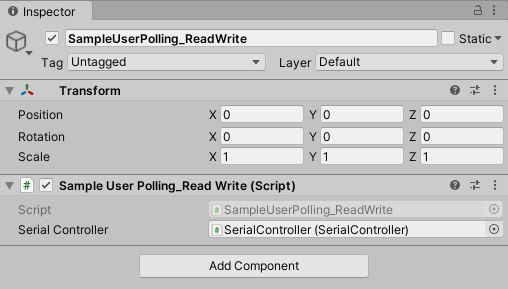

Entonces desde el editor de Unity podemos arrastrar el gameObject SerialController al campo SerialController del gameObject SampleUserPolling_ReadWrite y cuando se despligue la escena, automáticamente se inicializará la variable serialController con la referencia en memoria al objeto SerialController:

De esta manera logramos que el objeto SampleUserPolling_ReadWrite tenga acceso a la información del objeto SerialController.

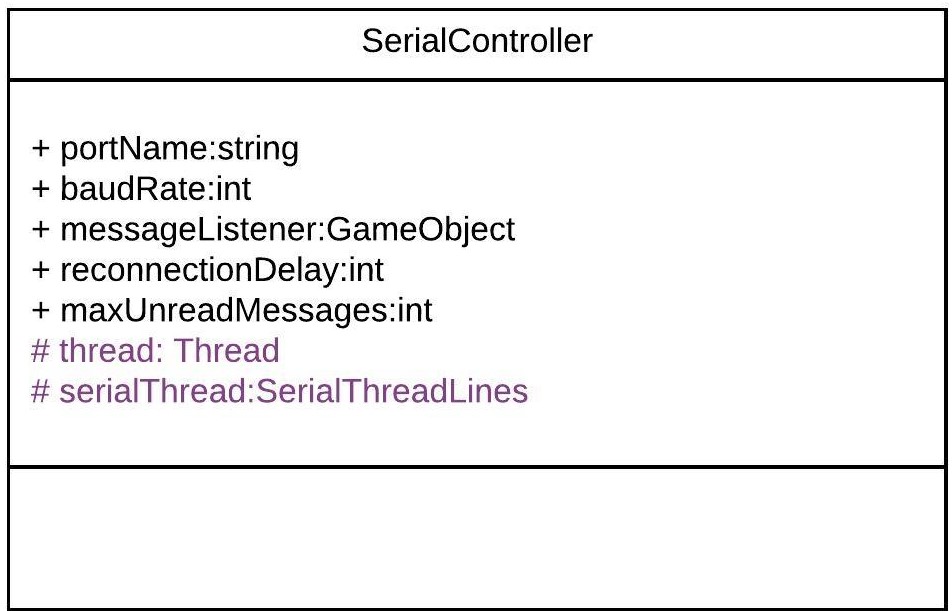

Observemos ahora qué datos y qué comportamientos tendría un objeto de tipo SampleUserPolling_ReadWrite:

/**
 * Ardity (Serial Communication for Arduino + Unity)
 * Author: Daniel Wilches <dwilches@gmail.com>
 *
 * This work is released under the Creative Commons Attributions license.
 * https://creativecommons.org/licenses/by/2.0/
 */

using UnityEngine;
using System.Collections;

/**
 * Sample for reading using polling by yourself, and writing too.
 */
public class SampleUserPolling_ReadWrite : MonoBehaviour
{
    public SerialController serialController;

    // Initialization
    void Start()
    {
        serialController = GameObject.Find("SerialController").GetComponent<SerialController>();

        Debug.Log("Press A or Z to execute some actions");
    }

    // Executed each frame
    void Update()
    {
        //---------------------------------------------------------------------
        // Send data
        //---------------------------------------------------------------------

        // If you press one of these keys send it to the serial device. A
        // sample serial device that accepts this input is given in the README.
        if (Input.GetKeyDown(KeyCode.A))
        {
            Debug.Log("Sending A");
            serialController.SendSerialMessage("A");
        }

        if (Input.GetKeyDown(KeyCode.Z))
        {
            Debug.Log("Sending Z");
            serialController.SendSerialMessage("Z");
        }


        //---------------------------------------------------------------------
        // Receive data
        //---------------------------------------------------------------------

        string message = serialController.ReadSerialMessage();

        if (message == null)
            return;

        // Check if the message is plain data or a connect/disconnect event.
        if (ReferenceEquals(message, SerialController.SERIAL_DEVICE_CONNECTED))
            Debug.Log("Connection established");
        else if (ReferenceEquals(message, SerialController.SERIAL_DEVICE_DISCONNECTED))
            Debug.Log("Connection attempt failed or disconnection detected");
        else
            Debug.Log("Message arrived: " + message);
    }
}

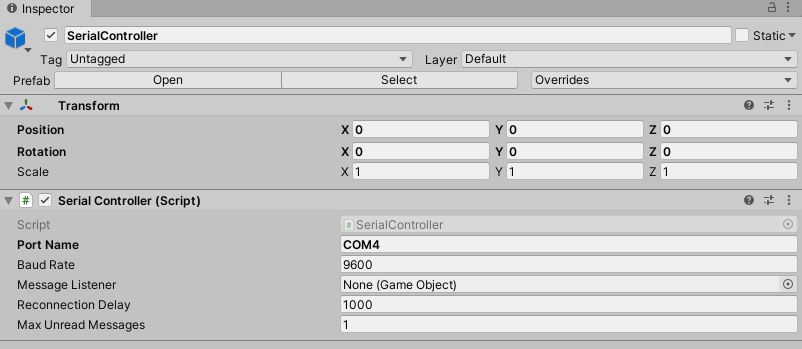

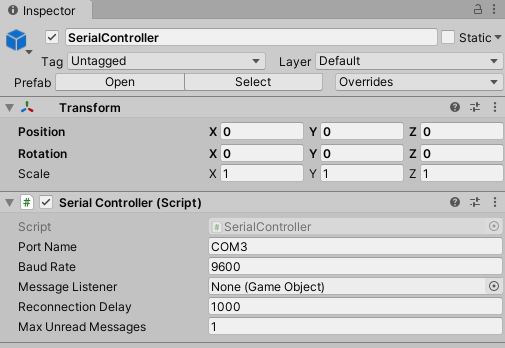

Vamos a realizar una prueba. Pero antes configuremos el puerto serial en el cual está conectado el arduino. El arduino ya debe estar corriendo el código de muestra del sitio web del plugin.

En este caso el puerto es COM4.

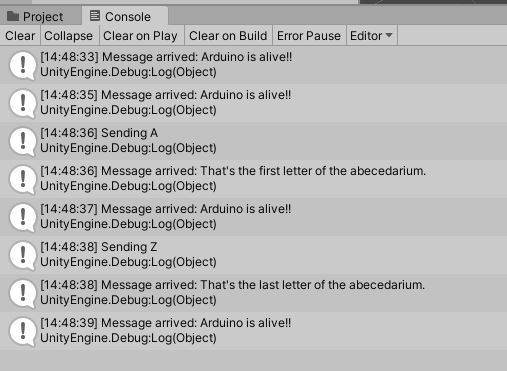

Corre el programa, abre la consola y seleccione la ventana Game del Unitor de Unity. Con la ventana seleccionada (click izquierdo del mouse), escriba las letras A y Z. Notarás los mensajes que aparecen en la consola:

Una vez la aplicación funcione note algo en el código de SampleUserPolling_ReadWrite:

serialController = GameObject.Find("SerialController").GetComponent<SerialController>();

Comenta esta línea y corre la aplicación de nuevo. Funciona?

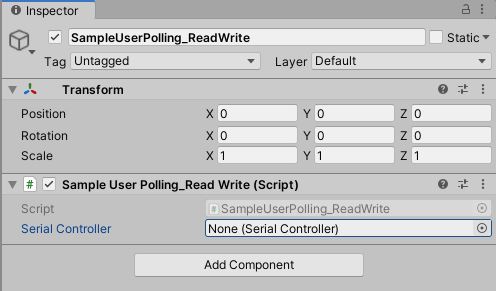

Ahora, descomenta la línea y luego borre la referencia al SerialController en el editor de Unity:

Corre de nuevo la aplicación.

• ¿Qué podemos concluir?

• ¿Para qué incluyó esta línea el autor del plugin?

Ahora analicemos el código del método Update de SampleUserPolling_ReadWrite:

// Executed each frame
void Update()
{
  .
  .
  .
  serialController.SendSerialMessage("A");
  .
  .
  .
  string message = serialController.ReadSerialMessage();
  .
  .
  .
}

¿Recuerda cada cuánto se llama el método Update? Ese método se llama en cada frame de la aplicación. Lo llama automáticamente el motor de Unity

Nota los dos métodos que se resaltan:

serialController.SendSerialMessage("A");
string message = serialController.ReadSerialMessage();

Ambos métodos se llaman sobre el objeto cuya dirección en memoria está guardada en la variable serialController.

El primer método permite enviar la letra A y el segundo permite recibir una cadena de caracteres.

• ¿Cada cuánto se envía la letra A o la Z?

• ¿Cada cuánto leemos si nos llegaron mensajes desde el arduino?

Ahora vamos a analizar cómo transita la letra A desde el SampleUserPolling_ReadWrite hasta el arduino.

Para enviar la letra usamos el método SendSerialMessage de la clase SerialController. Observe que la clase tiene dos variables protegidas importantes:

protected Thread thread;
protected SerialThreadLines serialThread;

Con esas variables vamos a administrar un nuevo hilo y vamos a crear referenciar un objeto de tipo SerialThreadLines.

En el método onEnable de SerialController tenemos:

serialThread = new SerialThreadLines(portName, baudRate, reconnectionDelay, maxUnreadMessages);
thread = new Thread(new ThreadStart(serialThread.RunForever));
thread.Start();

Aquí vemos algo muy interesante, el código del nuevo hilo que estamos creando será RunForever y ese código actuará sobre los datos del objeto cuya referencia está almacenada en serialThread.

Vamos a concentrarnos ahora en serialThread que es un objeto de la clase SerialThreadLines:

public class SerialThreadLines : AbstractSerialThread
{
    public SerialThreadLines(string portName,
                             int baudRate,
                             int delayBeforeReconnecting,
                             int maxUnreadMessages)
        : base(portName, baudRate, delayBeforeReconnecting, maxUnreadMessages, true)
    {
    }

    protected override void SendToWire(object message, SerialPort serialPort)
    {
        serialPort.WriteLine((string) message);
    }

    protected override object ReadFromWire(SerialPort serialPort)
    {
        return serialPort.ReadLine();
    }
}

Al ver este código no se observa por ningún lado el método RunForever (este es el código que ejecutará nuestro hilo). ¿Dónde está? Observa que SerialThreadLines también es un AbstractSerialThread. Entonces es de esperar que el método RunForever esté en la clase AbstractSerialThread.

Por otro lado nota que para enviar la letra A usamos el método SendSerialMessage también sobre los datos del objeto referenciado por serialThread del cual ya sabemos que es un SerialThreadLines y un AbstractSerialThread

public void SendSerialMessage(string message)
{
    serialThread.SendMessage(message);
}

Al igual que RunForever, el método SendMessage también está definido en AbstractSerialThread.

Veamos entonces ahora qué hacemos con la letra A:

public void SendMessage(object message)
{
    outputQueue.Enqueue(message);
}

Este código nos da la clave. Lo que estamos haciendo es guardar la letra A que queremos transmitir en una COLA, una estructura de datos que nos ofrece el sistema operativo para PASAR información de un HILO a otro HILO.

¿Cuáles hilos?

Pues tenemos en este momento dos hilos: el hilo del motor y el nuevo hilo que creamos antes. El hilo que ejecutará el código RunForever sobre los datos del objeto de tipo SerialThreadLines-AbstractSerialThread. Por tanto, observe que la letra A la estamos guardando en la COLA del SerialThreadLines-AbstractSerialThread

Si observamos el código de RunForever:

public void RunForever()
{
    try
    {
        while (!IsStopRequested())
        {
            ...
            try
            {
                AttemptConnection();
                while (!IsStopRequested())
                    RunOnce();
            }
            catch (Exception ioe)
            {
            ...
            }
        }
    }
    catch (Exception e)
    {
    ...
    }
}

Los detalles están en RunOnce():

private void RunOnce()
{
    try
    {
        // Send a message.
        if (outputQueue.Count != 0)
        {
            SendToWire(outputQueue.Dequeue(), serialPort);
        }
        object inputMessage = ReadFromWire(serialPort);
        if (inputMessage != null)
        {
            if (inputQueue.Count < maxUnreadMessages)
            {
                inputQueue.Enqueue(inputMessage);
            }
        }
    }
    catch (TimeoutException)
    {
    }
}

Y en este punto vemos finalmente qué es lo que pasa: para enviar la letra A, el código del hilo pregunta si hay mensajes en la cola. Si los hay, note que el mensaje se saca de la cola y se envía:

SendToWire(outputQueue.Dequeue(), serialPort);

Si buscamos el método SendToWire en AbstractSerialThread vemos:

protected abstract void SendToWire(object message, SerialPort serialPort);

Y aquí es donde se conectan las clases SerialThreadLines con AbstractSerialThread, ya que el método SendToWire es abstracto, SerialThreadLines tendrá que implementarlo

public class SerialThreadLines : AbstractSerialThread
{
    ...
    protected override void SendToWire(object message, SerialPort serialPort)
    {
        serialPort.WriteLine((string) message);
    }
    ...
}

Aquí vemos finalmente el uso de la clase SerialPort de C# con el método WriteLine

Finalmente, para recibir datos desde el serial, ocurre el proceso contrario:

public class SerialThreadLines : AbstractSerialThread
{
    ...
    protected override object ReadFromWire(SerialPort serialPort)
    {
        return serialPort.ReadLine();
    }
}

ReadLine también es la clase SerialPort. Si leemos cómo funciona ReadLine queda completamente claro la razón de usar otro hilo:

Advertencia

Remarks Note that while this method does not return the NewLine value, the NewLine value is removed from the input buffer.

By default, the ReadLine method will block until a line is received. If this behavior is undesirable, set the ReadTimeout property to any non-zero value to force the ReadLine method to throw a TimeoutException if a line is not available on the port.

Por tanto, volviendo a RunOnce:

private void RunOnce()
{
    try
    {
        if (outputQueue.Count != 0)
        {
            SendToWire(outputQueue.Dequeue(), serialPort);
        }

       object inputMessage = ReadFromWire(serialPort);
        if (inputMessage != null)
        {
            if (inputQueue.Count < maxUnreadMessages)
            {
                inputQueue.Enqueue(inputMessage);
            }
            else
            {
                Debug.LogWarning("Queue is full. Dropping message: " + inputMessage);
            }
        }
    }
    catch (TimeoutException)
    {
        // This is normal, not everytime we have a report from the serial device
    }
}

Vemos que se envía el mensaje:

SendToWire(outputQueue.Dequeue(), serialPort);

Y luego el hilo se bloquea esperando por una respuesta:

object inputMessage = ReadFromWire(serialPort);

En este caso no hay respuesta, simplemente luego de enviar la letra A, el hilo se bloquea hasta que llegue el mensaje «»Arduino is alive!!»»

TEN MUY PRESENTE ESTO:

private void RunOnce()
{
    try
    {
        // Send a message.
        if (outputQueue.Count != 0)
        {
            SendToWire(outputQueue.Dequeue(), serialPort);
        }

        // Read a message.
        // If a line was read, and we have not filled our queue, enqueue
        // this line so it eventually reaches the Message Listener.
        // Otherwise, discard the line.
        object inputMessage = ReadFromWire(serialPort);
        if (inputMessage != null)
        {
            if (inputQueue.Count < maxUnreadMessages)
            {
                inputQueue.Enqueue(inputMessage);
            }
            else
            {
                Debug.LogWarning("Queue is full. Dropping message: " + inputMessage);
            }
        }
    }
    catch (TimeoutException)
    {
        // This is normal, not everytime we have a report from the serial device
    }
}

Nota que primero se envía (SendToWire) y luego el hilo se bloquea (ReadFromWire). NO SE DESBLOQUEARÁ HASTA que no envíen una respuesta desde Arduino o pasen 100 ms que es el tiempo que dura bloqueada la función antes de generar una excepción de timeout de lectura.

// Amount of milliseconds alloted to a single read or connect. An
// exception is thrown when such operations take more than this time
// to complete.
private const int readTimeout = 100;

Advertencia

SIEMPRE QUE SE ENVIÉ DESDE UNITY, EL HILO SE BLOQUEA ESPERANDO UNA RESPUESTA DEL ARDUINO. SI ARDUINO NO RESPONDE DURANTE 100 MS, READLINE GENERA UNA EXCEPCIÓN DE TIMEOUT Y LUEGO SE BLOQUEARÁ POR 100 MS MÁS, Y ASÍ SUCESIVAMENTE.

Ejercicio 4: protocolos binarios

Ahora vas a repasar el uso de protocolos binarios para integrar la información de un sensor que usa este protocolo a una aplicación en Unity. Se trata de un caso de estudio.

Se trata de un sensor que permite leer TAGs de RFID. Te voy a dejar información del dispositivo:

Aquí está el sensor y aquí está el manual del fabricante. Finalmente, en este archivo encuentras algunas secuencias de prueba que te permitirán observar la posible respuesta del sensor (RX) a algunas peticiones que realices (TX).

El caso de estudio está compuesto por código de Arduino para simular el sensor y el código de Unity para leer los datos del sensor enviando algunos de las secuencias de prueba.

El código de Arduino lo puedes encontrar aquí

El código de Unity está aquí

La escena donde está la implementación se llama DemoScene_RFIDProtocol.

Ejercicio 5: Caso de estudio

En este ejercicio te propongo que revises la solución al siguiente problema:

Se propone construir una aplicación interactiva con Unity que cumpla con las siguientes restricciones:

1. Usa solo aquellas partes de Ardity que son necesarias.

2. La escena en Unity tiene entre otros dos GameObjects: SerialController1 y un SerialController12. Ambos GameObjects permiten atender a dos controladores externos que se conectarán al computador por medio de dos puertos seriales diferentes. Uno de los controladores implementará un protocolo ASCII y el otro un protocolo binario.

3. Ambos controladores tienen un sensor digital y un actuador digital (pulsador y LED para probar).

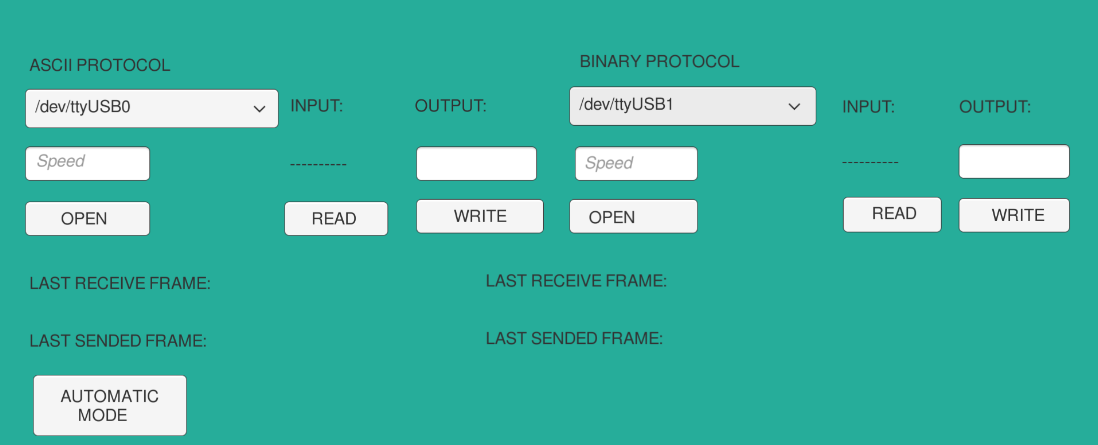

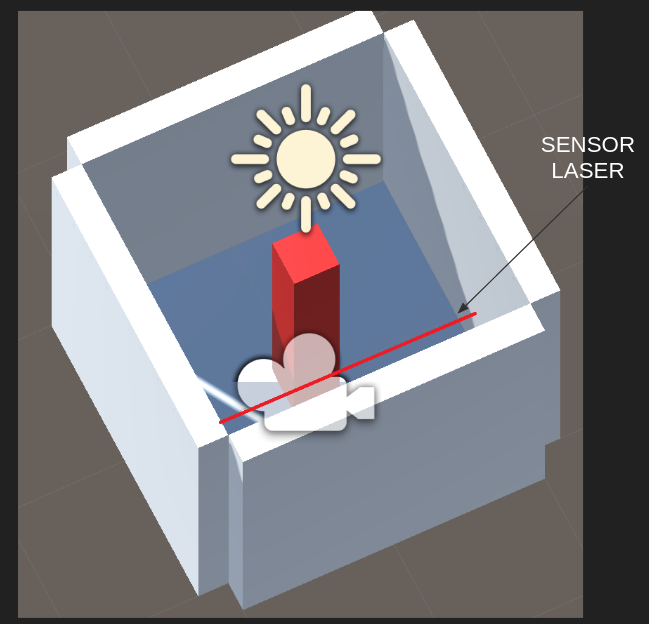

4. La aplicación cuenta con una interfaz de usuario similar a la que muestra la figura:



5. La aplicación detecta automáticamente los puertos seriales disponibles y el usuario puede seleccionar el deseado.

6. La interfaz tiene un botón que permita seleccionar entre un modo de lectura de entradas manual o automático. En el manual, las entradas digitales se leen usando los botones READ. En el modo automático, la propia aplicación interactiva realiza las lecturas.

7. En cuanto a la arquitectura de software:

   • Se implementan para cada tipo de protocolo.

   • Se crean clases que heredan de la clase abstracta AbstractSerialThread.cs para cada protocolo implementado.

Para descargar la solución sigue los siguientes pasos:

• Crea un directorio el directorio ~/classProjects.

• Cámbiate a ese directorio.

• Clona este repositorio:

  git clone https://github.com/juanferfranco/sf2-2022-10-ej7.git


• Programa dos arduinos con los códigos que encuentras que encuentras en los directorios SerialController1AsciiProtocol y SerialController2BinaryProtocol. Ambos directorios los encontraras en el directorio del recién clonado repositorio.

• Estudia con detenimiento los protocolos de comunicación y experimenta antes con ellos usando la aplicación ScriptCommunicator.

• Adiciona el proyecto clonado a Unity y ábrelo. Luego analiza con detenimiento cada detalle.

Sensores y actuares I2C y SPI

Ejercicio 1

Observa el siguiente video donde verás una introducción a las comunicaciones seriales, por I2C y por SPI.

Ejercicio 2

En este vas a poder profundizar un poco más sobre SPI.

Ejercicio 3

En base al material que leíste responde estas preguntas sobre el bus SPI:

• ¿Cómo se conectan físicamente dos dispositivos?

• ¿Qué debo hacer para conectar físicamente más de un sensor/actuador a un controlador?

• ¿Qué se envía primero, el byte de mayor peso o el de menor peso?

• ¿La señal de reloj descansa en alto o en bajo?

• ¿Los datos se muestrean en el flanco de subida o en el flanco de bajada del clock?

• ¿A qué velocidad se comunican dos dispositivos?

• ¿Debe existir algún retardo entre transmisiones?

Ejercicio 4

Observa el siguiente fragmento de código típico al utilizar el framework de arduino:

SPI.transfer(0xCD);
byte x = SPI.transfer (0x00);

¿El valor almacenado en x corresponde a la transferencia 0xCD o 0x00?

Ejercicio 5

Ahora que ya entiendes cómo funciona el SPI, vamos a utilizar un sensor llamado el BME280 que puedes comprar aquí El BME280 es un sensor ambiental que permite medir humedad relativa, presión y temperatura. Como controlador, vamos a utilizar el ESP32 y el framework de arduino.

Ten presente este material de referencia:

• API de arduino.

• Código fuente del módulo SPI del ESP32 Arduino Core.

• Información general del sensor BME280.

• Hoja de datos del sensor BME280.

• Tutorial del sensor BME280.

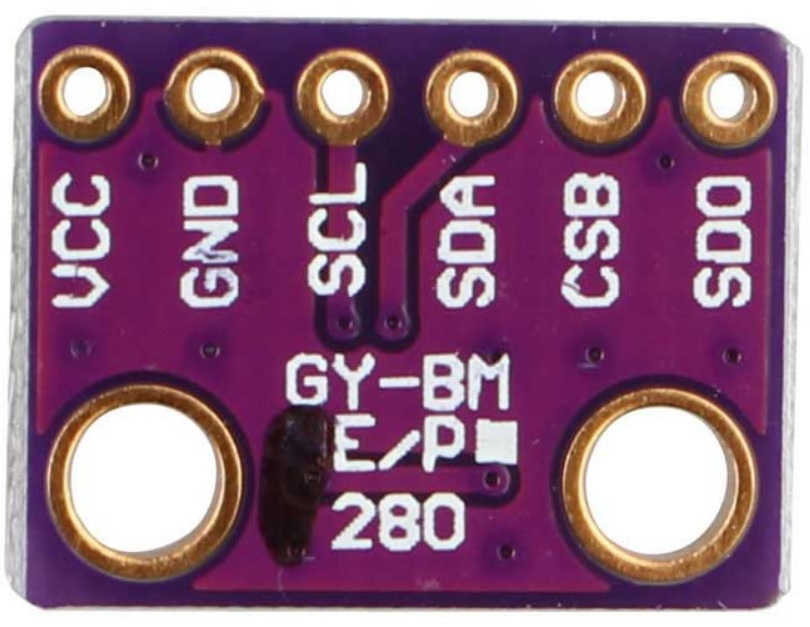

La siguiente figura te muestra un diagrama del sensor:

Las señales tienen la siguiente función:

• VCC: alimentación a 3.3V.

• GND: 0V.

• SCL: Clock SPI.

• SDA: MOSI SPI.

• CSB: CS o SS (Chip Select) SPI.

• SDO: MISO SPI.

Los puertos del controlador los verás aquí

Para conectar el sensor con el controlador se procede así:

DevKit32	BME280	SPI
3V3	VCC	—
GND	GND	—
SCK/18	SCL	CLOCK
MOSI/23	SDA	MOSI
SS/5/LED	CSB	SS
MISO/19	SDO	MISO

Ejercicio 6

En cuanto al software, necesitarás añadir las siguientes bibliotecas:

• Adafruit Sensor

• Adafruit BME280 Library

Ahora viene lo bueno. Vamos a probar que todo está bien conectado y que tienes las bibliotecas instaladas. Abre uno de los ejemplos de la biblioteca Adafruit BME280 llamado BME280test.ino.

Realiza las siguiente modificaciones:

Comenta el archivo de cabeceras Wire.h. Este archivo corresponde al API I2C (este sensor soporta los dos protocolos, pero por ahora estamos con el SPI).

Modificar el pinout del SPI:

#include <SPI.h>
#define BME_SCK 18
#define BME_MISO 19
#define BME_MOSI 23
#define BME_CS 5

Comenta la línea que declara el objeto I2C y descomenta la correspondiente a SPI:

//Adafruit_BME280 bme; // I2C
Adafruit_BME280 bme(BME_CS); // hardware SPI
//Adafruit_BME280 bme(BME_CS, BME_MOSI, BME_MISO, BME_SCK); // software SPI

Observa como queda el código completo:

/***************************************************************************
This is a library for the BME280 humidity, temperature & pressure sensor

Designed specifically to work with the Adafruit BME280 Breakout
----> http://www.adafruit.com/products/2650

These sensors use I2C or SPI to communicate, 2 or 4 pins are required
to interface. The device's I2C address is either 0x76 or 0x77.

Adafruit invests time and resources providing this open source code,
please support Adafruit andopen-source hardware by purchasing products
from Adafruit!

Written by Limor Fried & Kevin Townsend for Adafruit Industries.
BSD license, all text above must be included in any redistribution
***************************************************************************/

//#include <Wire.h>

#include <Adafruit_Sensor.h>
#include <Adafruit_BME280.h>


#include <SPI.h>
#define BME_SCK 18
#define BME_MISO 19
#define BME_MOSI 23
#define BME_CS 5


#define SEALEVELPRESSURE_HPA (1013.25)

//Adafruit_BME280 bme; // I2C
Adafruit_BME280 bme(BME_CS); // hardware SPI
//Adafruit_BME280 bme(BME_CS, BME_MOSI, BME_MISO, BME_SCK); // software SPI

unsigned long delayTime;

void setup() {
Serial.begin(9600);
Serial.println(F("BME280 test"));

bool status;

// default settings
// (you can also pass in a Wire library object like &Wire2)
//status = bme.begin(0x76);ç
status = bme.begin();
if (!status) {
    Serial.println("Could not find a valid BME280 sensor, check wiring!");
    while (1);
}

Serial.println("-- Default Test --");
delayTime = 1000;

Serial.println();
}


void loop() {
printValues();
delay(delayTime);
}


void printValues() {
Serial.print("Temperature = ");
Serial.print(bme.readTemperature());
Serial.println(" *C");

Serial.print("Pressure = ");

Serial.print(bme.readPressure() / 100.0F);
Serial.println(" hPa");

Serial.print("Approx. Altitude = ");
Serial.print(bme.readAltitude(SEALEVELPRESSURE_HPA));
Serial.println(" m");

Serial.print("Humidity = ");
Serial.print(bme.readHumidity());
Serial.println(" %");

Serial.println();
}

Una vez ejecutes el código este será el resultado:

Temperature = 25.44 *C
Pressure = 850.51 hPa
Approx. Altitude = 1452.61 m
Humidity = 51.67 %S

Temperature = 25.43 *C
Pressure = 850.43 hPa
Approx. Altitude = 1453.42 m
Humidity = 51.67 %

Temperature = 25.43 *C
Pressure = 850.47 hPa
Approx. Altitude = 1453.03 m
Humidity = 51.67 %

La temperatura se reporta como un número en punto flotante en grados centígrados. La presión se reporta como un número en punto flotante en Pascales. Nota que el valor de presión se divide por el literal 100.0F (constante en punto flotante) para convertir a hecto Pascales el resultado. Para el cálculo de la altitud aproximada, es necesario pasar la presión sobre el nivel del mar de la ciudad al día y hora de la prueba en unidades de hecto Pascales. Finalmente, se reporta la humedad relativa en punto flotante.

Ejercicio 7

Ahora te recomiendo que analices a fondo el código fuente de la biblioteca. De hecho, este es uno de los mejores ejercicios para aprender a programar.

El código fuente lo encuentras aquí

Piensa en estas preguntas:

• Analiza el código del constructor de la clase. ¿Qué estrategia utilizan para diferenciar el SPI por hardware al SPI por software?

• ¿En qué parte del código se inicializa el objeto SPI?

• Haciendo la lectura del código fuente, ¿Qué bit se envía primero, el de mayor peso o el de menor peso?

• ¿Cuál modo de SPI utiliza el sensor?

• ¿Cuál es la velocidad de comunicación?

• El sensor soporta dos modos SPI. Leyendo la información en la hoja de datos, cómo sería posible configurar el modo?

• ¿Cómo es el protocolo para escribir información en el sensor?

• ¿Cómo es el protocolo para leer información del sensor?

• Busque en el código fuente de la biblioteca, ¿Dónde se lee el chip-ID del sensor BME280?

• Muestra y explica detalladamente los pasos y el código para identificar el chip-ID. No olvide apoyarse de la hoja de datos

• ¿Qué otros pasos se requieren para inicializar el sensor?

Ejercicio 8

¿Qué hacer si quieres transmitir información del sensor a una plataforma interactiva? Deberás decidir qué tipo de protocolo vas a usar: ASCII o binario.

¿Repasamos un poco?

Para transmitir información de variables usando un protocolo binario necesitas obtener los bytes que componen una variable.

¿Cómo conseguir cada uno de los bytes que componen la variable?

Considera este código:

void setup() {
  Serial.begin(115200);

}

void loop() {
  static uint16_t x = 0;

  if (Serial.available()) {
    if (Serial.read() == 0x73) {
      Serial.write((uint8_t)( x & 0x00FF ));
      Serial.write( (uint8_t)(x >> 8 ));
    }
  }
}

Nota cómo la operación (x >> 8 ) permite conseguir el byte de mayor peso del entero no signado de 16 bits x.

Abre el programa ScriptCommunicator e interactúa con la aplicación anterior:

• ¿Qué debo hacer para que el ESP32 me responda?

• ¿Qué significan los datos que estoy recibiendo?

• Ahora intentemos la misma técnica para conseguir los bytes de un número en punto flotante.

void setup() {
    Serial.begin(115200);
}

void loop() {
    float num = 1.1;

    if (Serial.available()) {
        if (Serial.read() == 0x73) {
            Serial.write((uint8_t)( num ));
            Serial.write( (uint8_t)(num >> 8 ));
            Serial.write( (uint8_t)(num >> 16 ));
            Serial.write( (uint8_t)(num >> 32 ));
        }
    }
}

El 1.1 en punto flotante será el 3f 8c cc cd

• ¿Pudiste compilar el programa?

Nota que al intentar compilar, el compilador te dirá que no es posible aplicar el operador >> al tipo float.

• Debemos entonces aplicar una técnica diferente para obtener los bytes del float:

void setup() {
    Serial.begin(115200);
}

void loop() {
    // 45 60 55 d5
    // https://www.h-schmidt.net/FloatConverter/IEEE754.html
    static float num = 3589.3645;

    static uint8_t arr[4] = {0};

    if(Serial.available()){
        if(Serial.read() == 0x73){
            memcpy(arr,(uint8_t *)&num,4);
            Serial.write(arr,4);
        }
    }
}

En este caso estamos guardando los 4 bytes que componen el float en un arreglo, arr, para luego transmitir dicho arreglo.

• ¿En qué orden estamos transmitiendo los bytes, en bigEndian o en littleEndian?

Ejercicio 9

Ahora si, vamos a conectarnos a Unity, pero aún sin sensor. Veamos paso a paso. Simularemos el sensor con un programa de prueba en el ESP32.

Nuestro sensor simulado enviará tres números de 16 bits sin signo que modificarán la escala x, y, z de un GameObject en Unity. Este envío solo lo realizará cuando Unity solicite datos.

Unity solicitará los datos enviando el byte 0x73 y recibirá 6 bytes (2 por cada número) en little endian con los valores de la escala.

Implementa el siguiente código y analiza parte por parte:

El código del ESP32 simulando el sensor:

void setup() {
  Serial.begin(115200);

}

void loop() {
  static uint16_t x = 0;
  static uint16_t y = 0;
  static uint16_t z = 0;
  static bool countUp = true;


  if (Serial.available()) {
    if (Serial.read() == 0x73) {
      Serial.write((uint8_t)( x & 0x00FF));
      Serial.write( (uint8_t)( x >> 8 ));
      Serial.write((uint8_t)( y & 0x00FF ));
      Serial.write((uint8_t)(y >> 8 ));
      Serial.write((uint8_t)( z & 0x00FF ));
      Serial.write((uint8_t)(z >> 8 ));

      if (countUp == true) {
        if (x < 1000) {
          x = x + 1;
          y = y + 1;
          z = z + 1;
        }
        else countUp = false;
      }

      if (countUp == false)
      {
        if (x > 0) {
          x = x - 1;
          y = y - 1;
          z = z - 1;
        }
        else countUp = true;
      }
    }
  }
}

Prueba este código con ScriptCommunicator antes de continuar.

El código de Unity tendrá la misma arquitectura de Ardity: un controlador, la implementación del protocolo y la aplicación como tal.

El código para el protocolo:

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using System.IO.Ports;

using System.Text;

public class Protocol : AbstractSerialThread
{
    // Buffer where a single message must fit
    private byte[] buffer = new byte[1024];
    private int bufferUsed = 0;

    public Protocol(string portName,
                                      int baudRate,
                                      int delayBeforeReconnecting,
                                      int maxUnreadMessages)
        : base(portName, baudRate, delayBeforeReconnecting, maxUnreadMessages, false)
    {

    }

    protected override void SendToWire(object message, SerialPort serialPort)
    {
        byte[] binaryMessage = (byte[])message;
        serialPort.Write(binaryMessage, 0, binaryMessage.Length);
    }

    protected override object ReadFromWire(SerialPort serialPort)
    {
        if(serialPort.BytesToRead >= 6)
        {

            bufferUsed = serialPort.Read(buffer, 0, 6);
            byte[] returnBuffer = new byte[bufferUsed];
            System.Array.Copy(buffer, returnBuffer, bufferUsed);
/*
            StringBuilder sb = new StringBuilder();
            sb.Append("Packet: ");
            foreach (byte data in buffer)
            {
                sb.Append(data.ToString("X2") + " ");
            }
            sb.Append("Checksum fails");
            Debug.Log(sb);
*/

            return returnBuffer;
        }
        else
        {
            return null;
        }
    }

}

El código del controlador:

using System.Collections;
using System.Collections.Generic;
using UnityEngine;


using System.Threading;

public class Controller : MonoBehaviour
{
    [Tooltip("Port name with which the SerialPort object will be created.")]
    public string portName = "/dev/ttyUSB0";

    [Tooltip("Baud rate that the serial device is using to transmit data.")]
    public int baudRate = 57600;

    [Tooltip("Reference to an scene object that will receive the events of connection, " +
            "disconnection and the messages from the serial device.")]
    public GameObject messageListener;

    [Tooltip("After an error in the serial communication, or an unsuccessful " +
            "connect, how many milliseconds we should wait.")]
    public int reconnectionDelay = 1000;

    [Tooltip("Maximum number of unread data messages in the queue. " +
            "New messages will be discarded.")]
    public int maxUnreadMessages = 1;

    // Internal reference to the Thread and the object that runs in it.
    protected Thread thread;
    protected Protocol serialThread;


    // ------------------------------------------------------------------------
    // Invoked whenever the SerialController gameobject is activated.
    // It creates a new thread that tries to connect to the serial device
    // and start reading from it.
    // ------------------------------------------------------------------------
    void OnEnable()
    {
        serialThread = new Protocol(portName,
                                                      baudRate,
                                                      reconnectionDelay,
                                                      maxUnreadMessages);
        thread = new Thread(new ThreadStart(serialThread.RunForever));
        thread.Start();
    }

    // ------------------------------------------------------------------------
    // Invoked whenever the SerialController gameobject is deactivated.
    // It stops and destroys the thread that was reading from the serial device.
    // ------------------------------------------------------------------------
    void OnDisable()
    {
        // If there is a user-defined tear-down function, execute it before
        // closing the underlying COM port.
        if (userDefinedTearDownFunction != null)
            userDefinedTearDownFunction();

        // The serialThread reference should never be null at this point,
        // unless an Exception happened in the OnEnable(), in which case I've
        // no idea what face Unity will make.
        if (serialThread != null)
        {
            serialThread.RequestStop();
            serialThread = null;
        }

        // This reference shouldn't be null at this point anyway.
        if (thread != null)
        {
            thread.Join();
            thread = null;
        }
    }

    // ------------------------------------------------------------------------
    // Polls messages from the queue that the SerialThread object keeps. Once a
    // message has been polled it is removed from the queue. There are some
    // special messages that mark the start/end of the communication with the
    // device.
    // ------------------------------------------------------------------------
    void Update()
    {
        // If the user prefers to poll the messages instead of receiving them
        // via SendMessage, then the message listener should be null.
        if (messageListener == null)
            return;

        // Read the next message from the queue
        byte[] message = ReadSerialMessage();
        if (message == null)
            return;

        // Check if the message is plain data or a connect/disconnect event.
        messageListener.SendMessage("OnMessageArrived", message);
    }

    // ------------------------------------------------------------------------
    // Returns a new unread message from the serial device. You only need to
    // call this if you don't provide a message listener.
    // ------------------------------------------------------------------------
    public byte[] ReadSerialMessage()
    {
        // Read the next message from the queue
        return (byte[]) serialThread.ReadMessage();
    }

    // ------------------------------------------------------------------------
    // Puts a message in the outgoing queue. The thread object will send the
    // message to the serial device when it considers it's appropriate.
    // ------------------------------------------------------------------------
    public void SendSerialMessage(byte[] message)
    {
        serialThread.SendMessage(message);
    }

    // ------------------------------------------------------------------------
    // Executes a user-defined function before Unity closes the COM port, so
    // the user can send some tear-down message to the hardware reliably.
    // ------------------------------------------------------------------------
    public delegate void TearDownFunction();
    private TearDownFunction userDefinedTearDownFunction;
    public void SetTearDownFunction(TearDownFunction userFunction)
    {
        this.userDefinedTearDownFunction = userFunction;
    }

}

El código de la clase AbstractSerialThread

/**
* Ardity (Serial Communication for Arduino + Unity)
* Author: Daniel Wilches <dwilches@gmail.com>
*
* This work is released under the Creative Commons Attributions license.
* https://creativecommons.org/licenses/by/2.0/
*/

using UnityEngine;

using System;
using System.IO;
using System.IO.Ports;
using System.Collections;
using System.Threading;

/**
* This class contains methods that must be run from inside a thread and others
* that must be invoked from Unity. Both types of methods are clearly marked in
* the code, although you, the final user of this library, don't need to even
* open this file unless you are introducing incompatibilities for upcoming
* versions.
*/
public abstract class AbstractSerialThread
{
    // Parameters passed from SerialController, used for connecting to the
    // serial device as explained in the SerialController documentation.
    private string portName;
    private int baudRate;
    private int delayBeforeReconnecting;
    private int maxUnreadMessages;

    // Object from the .Net framework used to communicate with serial devices.
    private SerialPort serialPort;

    // Amount of milliseconds alloted to a single read or connect. An
    // exception is thrown when such operations take more than this time
    // to complete.
    private const int readTimeout = 100;

    // Amount of milliseconds alloted to a single write. An exception is thrown
    // when such operations take more than this time to complete.
    private const int writeTimeout = 100;

    // Internal synchronized queues used to send and receive messages from the
    // serial device. They serve as the point of communication between the
    // Unity thread and the SerialComm thread.
    private Queue inputQueue, outputQueue;

    // Indicates when this thread should stop executing. When SerialController
    // invokes 'RequestStop()' this variable is set.
    private bool stopRequested = false;

    private bool enqueueStatusMessages = false;


    /**************************************************************************
    * Methods intended to be invoked from the Unity thread.
    *************************************************************************/

    // ------------------------------------------------------------------------
    // Constructs the thread object. This object is not a thread actually, but
    // its method 'RunForever' can later be used to create a real Thread.
    // ------------------------------------------------------------------------
    public AbstractSerialThread(string portName,
                                int baudRate,
                                int delayBeforeReconnecting,
                                int maxUnreadMessages,
                                bool enqueueStatusMessages)
    {
        this.portName = portName;
        this.baudRate = baudRate;
        this.delayBeforeReconnecting = delayBeforeReconnecting;
        this.maxUnreadMessages = maxUnreadMessages;
        this.enqueueStatusMessages = enqueueStatusMessages;

        inputQueue = Queue.Synchronized(new Queue());
        outputQueue = Queue.Synchronized(new Queue());
    }

    // ------------------------------------------------------------------------
    // Invoked to indicate to this thread object that it should stop.
    // ------------------------------------------------------------------------
    public void RequestStop()
    {
        lock (this)
        {
            stopRequested = true;
        }
    }

    // ------------------------------------------------------------------------
    // Polls the internal message queue returning the next available message
    // in a generic form. This can be invoked by subclasses to change the
    // type of the returned object.
    // It returns null if no message has arrived since the latest invocation.
    // ------------------------------------------------------------------------
    public object ReadMessage()
    {
        if (inputQueue.Count == 0)
            return null;

        return inputQueue.Dequeue();
    }

    // ------------------------------------------------------------------------
    // Schedules a message to be sent. It writes the message to the
    // output queue, later the method 'RunOnce' reads this queue and sends
    // the message to the serial device.
    // ------------------------------------------------------------------------
    public void SendMessage(object message)
    {
        outputQueue.Enqueue(message);
    }


    /**************************************************************************
    * Methods intended to be invoked from the SerialComm thread (the one
    * created by the SerialController).
    *************************************************************************/

    // ------------------------------------------------------------------------
    // Enters an almost infinite loop of attempting connection to the serial
    // device, reading messages and sending messages. This loop can be stopped
    // by invoking 'RequestStop'.
    // ------------------------------------------------------------------------
    public void RunForever()
    {
        // This 'try' is for having a log message in case of an unexpected
        // exception.
        try
        {
            while (!IsStopRequested())
            {
                try
                {
                    AttemptConnection();

                    // Enter the semi-infinite loop of reading/writing to the
                    // device.
                    while (!IsStopRequested())
                        RunOnce();
                }
                catch (Exception ioe)
                {
                    // A disconnection happened, or there was a problem
                    // reading/writing to the device. Log the detailed message
                    // to the console and notify the listener.
                    Debug.LogWarning("Exception: " + ioe.Message + " StackTrace: " + ioe.StackTrace);
                    if (enqueueStatusMessages)
                        inputQueue.Enqueue("__Disconnected__");

                    // As I don't know in which stage the SerialPort threw the
                    // exception I call this method that is very safe in
                    // disregard of the port's status
                    CloseDevice();

                    // Don't attempt to reconnect just yet, wait some
                    // user-defined time. It is OK to sleep here as this is not
                    // Unity's thread, this doesn't affect frame-rate
                    // throughput.
                    Thread.Sleep(delayBeforeReconnecting);
                }
            }

            // Before closing the COM port, give the opportunity for all messages
            // from the output queue to reach the other endpoint.
            while (outputQueue.Count != 0)
            {
                SendToWire(outputQueue.Dequeue(), serialPort);
            }

            // Attempt to do a final cleanup. This method doesn't fail even if
            // the port is in an invalid status.
            CloseDevice();
        }
        catch (Exception e)
        {
            Debug.LogError("Unknown exception: " + e.Message + " " + e.StackTrace);
        }
    }

    // ------------------------------------------------------------------------
    // Try to connect to the serial device. May throw IO exceptions.
    // ------------------------------------------------------------------------
    private void AttemptConnection()
    {

        Debug.Log("Openening the serial port");
        serialPort = new SerialPort(portName, baudRate);
        serialPort.ReadTimeout = readTimeout;
        serialPort.WriteTimeout = writeTimeout;
        serialPort.DtrEnable = true;
        serialPort.Open();

        if (enqueueStatusMessages)
            inputQueue.Enqueue("__Connected__");
    }

    // ------------------------------------------------------------------------
    // Release any resource used, and don't fail in the attempt.
    // ------------------------------------------------------------------------
    private void CloseDevice()
    {
        if (serialPort == null)
            return;

        try
        {
            serialPort.Close();
        }
        catch (IOException)
        {
            // Nothing to do, not a big deal, don't try to cleanup any further.
        }

        serialPort = null;
    }

    // ------------------------------------------------------------------------
    // Just checks if 'RequestStop()' has already been called in this object.
    // ------------------------------------------------------------------------
    private bool IsStopRequested()
    {
        lock (this)
        {
            return stopRequested;
        }
    }

    // ------------------------------------------------------------------------
    // A single iteration of the semi-infinite loop. Attempt to read/write to
    // the serial device. If there are more lines in the queue than we may have
    // at a given time, then the newly read lines will be discarded. This is a
    // protection mechanism when the port is faster than the Unity progeram.
    // If not, we may run out of memory if the queue really fills.
    // ------------------------------------------------------------------------
    private void RunOnce()
    {
        try
        {
            // Send a message.
            if (outputQueue.Count != 0)
            {
                SendToWire(outputQueue.Dequeue(), serialPort);
            }

            // Read a message.
            // If a line was read, and we have not filled our queue, enqueue
            // this line so it eventually reaches the Message Listener.
            // Otherwise, discard the line.
            object inputMessage = ReadFromWire(serialPort);
            if (inputMessage != null)
            {
                if (inputQueue.Count < maxUnreadMessages)
                {
                    inputQueue.Enqueue(inputMessage);
                }
                else
                {
                    Debug.LogWarning("Queue is full. Dropping message: " + inputMessage);
                }
            }
        }
        catch (TimeoutException)
        {
            // This is normal, not everytime we have a report from the serial device
        }
    }

    // ------------------------------------------------------------------------
    // Sends a message through the serialPort.
    // ------------------------------------------------------------------------
    protected abstract void SendToWire(object message, SerialPort serialPort);

    // ------------------------------------------------------------------------
    // Reads and returns a message from the serial port.
    // ------------------------------------------------------------------------
    protected abstract object ReadFromWire(SerialPort serialPort);
}

Finalmente el código de la aplicación

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using System.Text;

public class App : MonoBehaviour
{
    public Controller serialController;
    private float timer = 0.0f;
    private float waitTime = 0.005f;

    private Transform objTransform;
    private Vector3 scaleChange;


    // Initialization
    void Start()
    {
        serialController = GameObject.Find("SerialController").GetComponent<Controller>();
        objTransform = GetComponent<Transform>();
        scaleChange = new Vector3(0f, 0f, 0f);
    }

    // Executed each frame
    void Update()
    {

      //---------------------------------------------------------------------
        // Send data
        //---------------------------------------------------------------------
        if (Input.GetKeyUp(KeyCode.Q))
        {
            //Debug.Log("Get data 0x73 ");
            serialController.SendSerialMessage(new byte[] { 0x73});
        }

        timer += Time.deltaTime;
        if (timer > waitTime)
        {
            timer = timer - waitTime;

            serialController.SendSerialMessage(new byte[] { 0x73});
        }



        //---------------------------------------------------------------------
        // Receive data
        //---------------------------------------------------------------------

        byte[] message = serialController.ReadSerialMessage();

        if (message == null)
            return;

        float x = ((float)System.BitConverter.ToUInt16(message, 0) ) / 500F;
        float y = ((float)System.BitConverter.ToUInt16(message, 2) ) / 500F;
        float z = ((float)System.BitConverter.ToUInt16(message, 4) ) / 500F;
        scaleChange.Set(x,y,z);

        objTransform.localScale =  scaleChange;

/*         StringBuilder sb = new StringBuilder();
        sb.Append("Packet: ");
        foreach (byte data in message)
        {
            sb.Append(data.ToString("X2") + " ");
        }
        Debug.Log(sb); */
    }
}

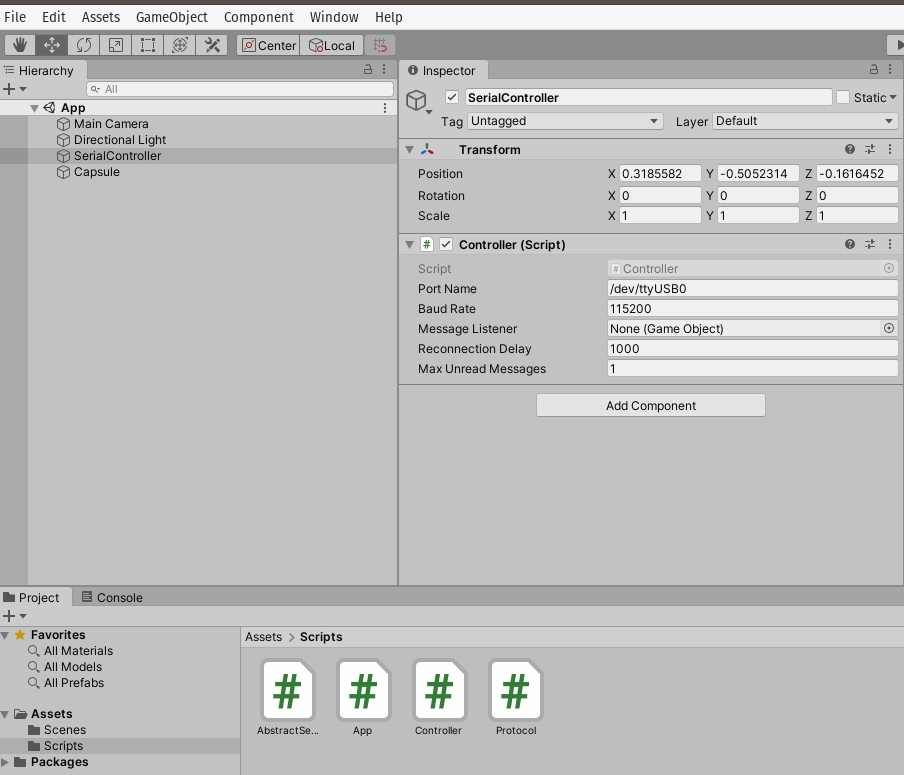

La configuración del proyecto queda como se muestra en la figura:

Ejercicio 10

Ahora le toca el turno a un sensor I2C. Observa de nuevo este video. Luego profundiza un poco más aquí.

Ejercicio 11

En base al material que leíste responde estas preguntas sobre el bus I2C:

• ¿Cómo se conectan físicamente dos dispositivos?

• ¿Qué debo hacer para conectar físicamente más de un sensor/actuador a un controlador?

• ¿Cómo sabemos si tenemos un dispositivo particular en el bus?

• ¿Para qué sirven las resistencias de pullup?

• ¿Cómo se transmite un CERO en I2C?

• ¿Cómo se transmite un UNO en I2C?

• ¿Puede un esclavo enviar datos sin que un maestro lo solicite?

• ¿Puedo tener dos sensores iguales en el mismo bus I2C?

• ¿Qué y cómo es un ACK en I2C?

• ¿Qué y cómo es un NACK en I2C?

Ejercicio 12

¿Qué debe hacer un maestro para acceder un esclavo?

• La transferencia de datos únicamente es posible cuando el bus esté IDLE (SDA y SCL están en alto luego de una condición de STOP).

• Si el maestro quiere enviar datos al esclavo:

  • El maestro-tx envía la condición de START y direcciona al esclavo-rx

  • El maestro-tx envía datos al esclavo-rx

  • El maestro-tx termina la comunicación enviando la condición de STOP.

• Si el maestro quiere recibir datos del esclavo:

  • El maestro-rx envía la condición de START y direcciona al esclavo-tx

  • El maestro-rx envía una petición del registro que desea leer del esclavo-tx

  • El maestro-rx recibe los datos del esclavo-tx

  • El maestro-rx termina la transferencia con una condición de STOP.

Ejercicio 13

¿Qué cosas pueden generar un NACK?

• El receptor genera un NACK porque no puede enviar o transmitir información porque no está listo. Posiblemente esté procesando algo.

• El receptor no entendió el byte que le transmitieron

• El receptor no puede recibir más datos.

• Un Master-rx le indica a un esclavo que ya terminó de recibir datos mediante un NACK.

Ejercicio 14

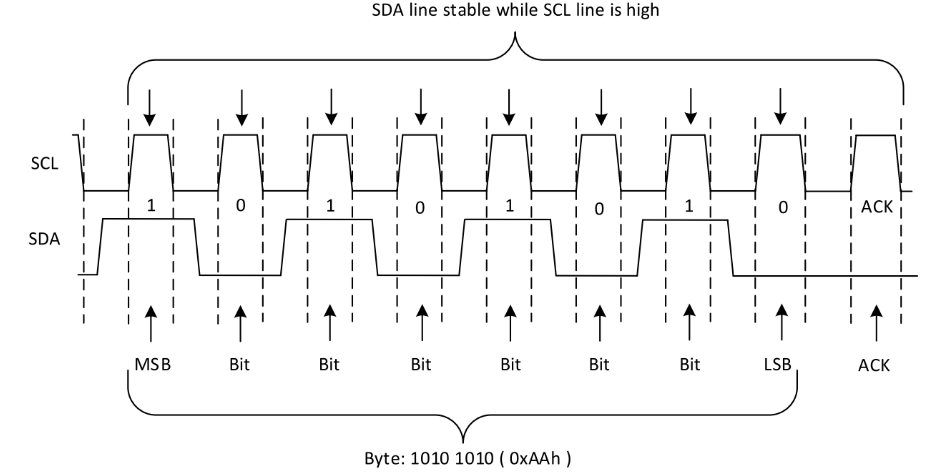

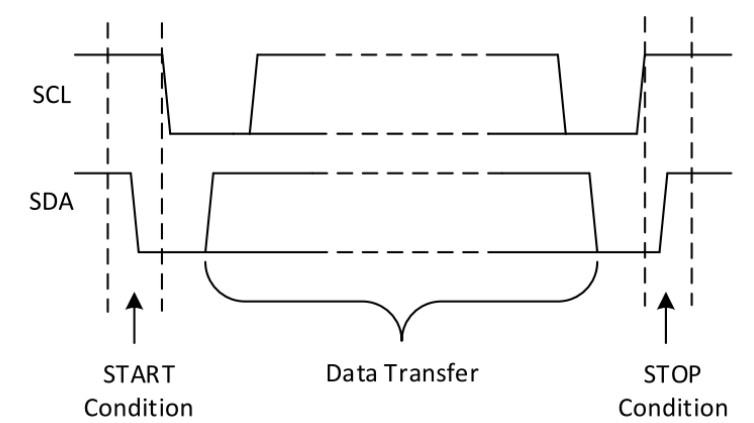

Considera estas dos figuras:

Al transferir datos ¿Por qué la señal de SDA debe estar estable mientras SCL está en alto?

Ejercicio 14

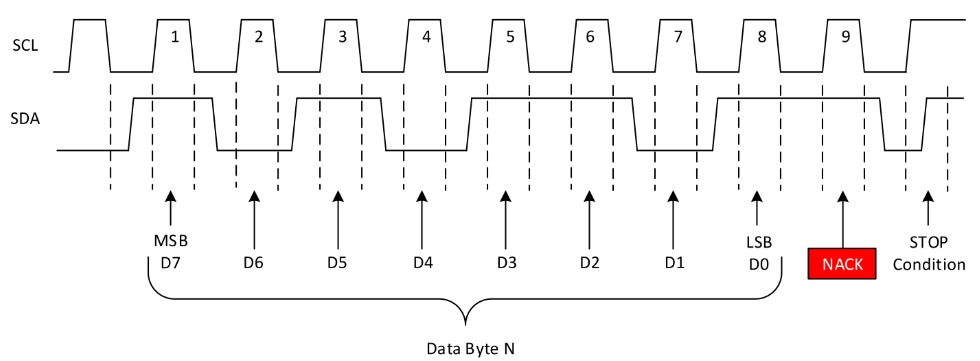

En la siguiente figura podrás ver un ejemplo de un Nack:

¿Cómo sería en este caso un ACK?

Ejercicio 15

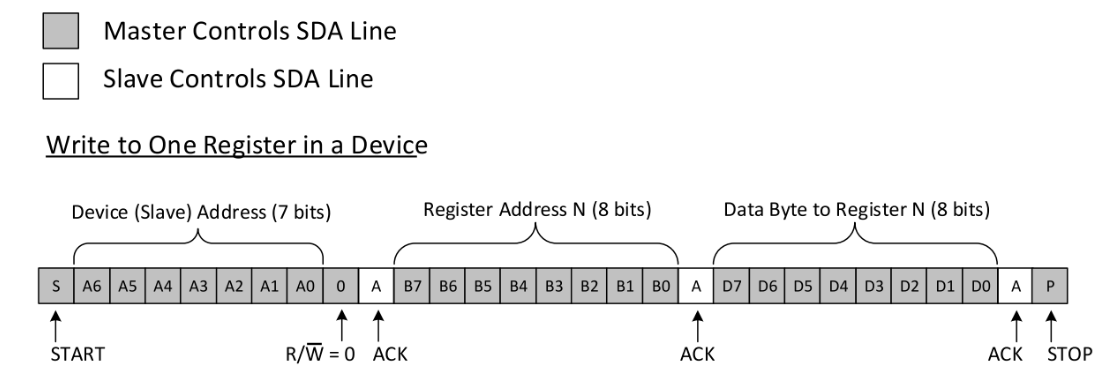

Observa la siguiente figura:

En este caso vemos que un maestro está escribiendo un esclavo.

Analicemos cada uno de los pasos que observamos en el diagrama:

1. El maestro direcciona al esclavo. Como el esclavo si está presente responde con un ACK. Adicionalmente el maestro le está indicando al esclavo que va a escribir un dato (R/W)

2. El maestro envía un dato y el esclavo responde con un ACK. El dato enviado corresponde a la dirección de un registro interno del esclavo que el maestro quiere escribir.

3. Finalmente, el maestro envía el datos a escribir en el registro. El esclavo responde con ACK.

4. El maestro envía la condición de parada.

Ejercicio 16

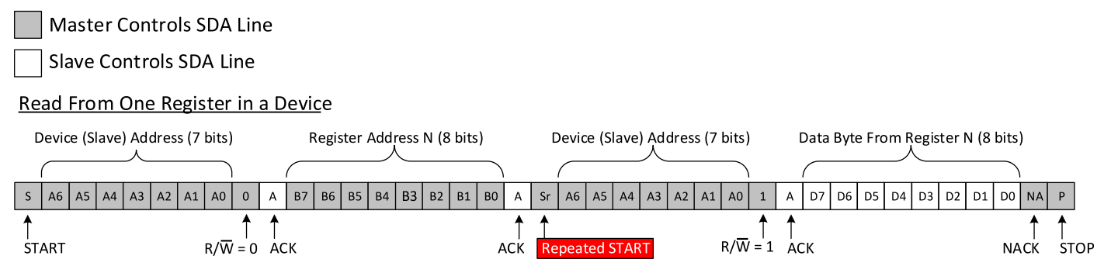

Observa la siguiente figura:

En este caso vemos que un maestro está leyendo dato del esclavo.

Analicemos cada uno de los pasos que observamos en el diagrama:

1. El maestro direcciona al esclavo. Como el esclavo si está en el bus responde con ACK. El maestro indica además que va a escribir al esclavo. ¿QUÉ? ¿No lo iba a leer pues? Si, lo que desea hacer el maestro es leer un REGISTRO interno del esclavo, pero primero debe decirle al esclavo qué registro va a leer.

2. El maestro escribe la dirección del registro a leer y el esclavo envía un ACK.

3. El maestro envía de nuevo una condición de ARRANQUE, pero al no enviar previamente la condición de parada se marca como un SR o repeated START. El maestro hace esto para indicarle al esclavo que ahora lo va a leer. Nota que el esclavo manda el ACK.

4. Luego el esclavo devuelve el dato almacenado en el registro que el maestro deseaba leer.

5. El maestro le responde al esclavo con un NACK y luego una condición de parada indicando de esta manera que ya tiene el dato y que se termina la transacción en el bus.

Ejercicio 17: RETO

Ahora vamos a practicar todo lo anterior conectando el ESP32 a un sensor I2C. En este caso será este reloj de tiempo real.

Aquí está la hoja de datos del dispositivo.

La biblioteca de arduino es esta.

Los planos del sensor está aquí

Para conectar el ESP32 con el sensor usa la siguiente tabla:

DevKit32	DS1307	I2C
5V	5V	—
3V	3V3	—
GND	GND	—
22	D1	SCL
21	D2	SDA

Nota

SOBRE LAS RESISTENCIAS DE PULL UP

Nota que no estamos usando resistencias de pull up al conectar el ESP32 con el DS1307. La razón es que el módulo que te recomendé ya tiene las resistencias.

Ejercicio 18: RETO

¿Cómo probamos si los dispositivos quedaron bien conectados?

Debes hacer un programa en el controlador que detecte si el dispositivo está o no en el bus I2C. ¿Recuerdas las figuras con los diagramas de tiempo? ¿Qué era lo primero que hacía el maestro cuando deseaba leer o escribir? Si el esclavo está en el bus ¿Qué le responde al maestro?

Ejercicio 19: RETO

Construye una aplicación para el ESP32 que:

• Detecte si el sensor está en el bus I2C.

• Detecte si el sensor se desconecta del bus.

• Configura la hora, minutos, segundos y el formato 12H o 24H.

• Configura el día, mes, año y día de la semana.

• Lee la hora completa (horas, minutos, segundos).

• Lee la fecha completa (día, mes, año y día de la semana).

Puedes utilizar el programa monitor de arduino para verificar todas las características anteriores.

Ejercicio 20: RETO

Construye una biblioteca para Arduino con todo lo que aprendiste. Te puedes basar en esta referencia para construir tu propia biblioteca.

Sensores y actuadores inalámbricos

Estos ejercicios te permitirán aprender cómo conectar sensores y actuadores a una aplicación mediante protocolos de comunicación inalámbricos en una red WiFi.

Ejercicio 1

Con este ejercicio aprenderás a conectar un sensor/actuador a una red WiFi y a comunicar esos dispositivos mediante el protocolo TCP.

Inicia trabajando con esta guía.

Ejercicio 2

Ahora vamos a explorar UDP mediante el análisis de un proyecto simple que ilustra el uso del protocolo.

Se trata de un conjunto de actuadores distribuidos en el espacio y un coordinar central, un PC. Cada actuador enciende y apaga un puerto de entrada salida según lo indique el comando que recibido por UDP. Dicho comando será enviado por el coordinador central. El coordinador cuenta con un dispositivo, que llamaremos bridge, quien recibirá por serial los comandos y los reenvía por UDP a los actuadores distribuidos.

El protocolo de comunicación serial es simple. Se trata de un protocolo ascii compuesto por tres caracteres. El primer carácter indica a cual actuador se enviará el comando. El segundo carácter el estado deseado para la salida (“1” on, “0” off). Por último, se envía un carácter de sincronización (“*”).

El código del bridge (el que recibe los comandos por serial y envía por WiFi) es el siguiente:

#include <WiFi.h>
#include <WiFiUdp.h>

const char* ssid = "?";
const char* password = "?";
WiFiUDP udpDevice;
uint16_t localUdpPort = ?;
uint16_t UDPPort = ?;
#define MAX_LEDSERVERS 3
const char* hosts[MAX_LEDSERVERS] = {"?.?.?.?", "?.?.?.?", "?.?.?.?"};
#define SERIALMESSAGESIZE 3
uint32_t previousMillis = 0;
#define ALIVE 1000
#define D0 5

void setup() {
  pinMode(D0, OUTPUT);     // Initialize the LED_BUILTIN pin as an output
  digitalWrite(D0, HIGH);
  Serial.begin(115200);
  Serial.println();
  Serial.println();
  Serial.print("Connecting to ");
  Serial.println(ssid);

  WiFi.mode(WIFI_STA);
  WiFi.begin(ssid, password);

  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }
  Serial.println("");
  Serial.println("WiFi connected");
  // Print the IP address
  Serial.println(WiFi.localIP());
  udpDevice.begin(localUdpPort);
}

void networkTask() {
  uint8_t LEDServer = 0;
  uint8_t LEDValue = 0;
  uint8_t syncChar;

  // Serial event:
  if (Serial.available() >= SERIALMESSAGESIZE) {
    LEDServer = Serial.read() - '0';
    LEDValue = Serial.read();
    syncChar = Serial.read();
    if ((LEDServer == 0) || (LEDServer > 3)) {
      Serial.println("Servidor inválido (seleccione 1,2,3)");
      return;
    }
    if (syncChar == '*') {
      udpDevice.beginPacket(hosts[LEDServer - 1] , UDPPort);
      udpDevice.write(LEDValue);
      udpDevice.endPacket();
    }
  }
  // UDP event:
  uint8_t packetSize = udpDevice.parsePacket();
  if (packetSize) {
    Serial.print("Data from: ");
    Serial.print(udpDevice.remoteIP());
    Serial.print(":");
    Serial.print(udpDevice.remotePort());
    Serial.print(' ');
    for (uint8_t i = 0; i < packetSize; i++) {
      Serial.write(udpDevice.read());
    }
  }
}

void aliveTask() {
  uint32_t currentMillis;
  static uint8_t ledState = 0;
  currentMillis  = millis();
  if ((currentMillis - previousMillis) >= ALIVE) {
    previousMillis = currentMillis;
    if (ledState == 0) {
      digitalWrite(D0, HIGH);
      ledState = 1;
    }
    else {
      digitalWrite(D0, LOW);
      ledState = 0;
    }
  }
}

void loop() {
  networkTask();
  aliveTask();
}

Nota que a diferencia de TCP/IP, con UDP no es necesario establecer una conexión. Los pasos necesario para enviar datos por UDP serán:

• Crear un objeto WiFiUDP

• Iniciar el objeto estableciendo un socket compuesto por la dirección IP y el puerto de escucha.

• Iniciar la construcción del paquete a transmitir con beginPacket(),

• Popular el buffer de transmisión con write.

• Enviar el paquete con endPacket().

El código de los actuadores distribuidos será:

#include <WiFi.h>
#include <WiFiUdp.h>

const char* ssid = "?";
const char* password = "?";
WiFiUDP udpDevice;
uint16_t localUdpPort = ?;
uint32_t previousMillis = 0;
#define ALIVE 1000
#define D0 5
#define D8 18

void setup() {
    pinMode(D0, OUTPUT);     // Initialize the LED_BUILTIN pin as an output
    digitalWrite(D0, HIGH);
    pinMode(D8, OUTPUT);
    digitalWrite(D8, LOW);
    Serial.begin(115200);
    Serial.println();
    Serial.println();
    Serial.print("Connecting to ");
    Serial.println(ssid);

    WiFi.mode(WIFI_STA);
    WiFi.begin(ssid, password);

    while (WiFi.status() != WL_CONNECTED) {
        delay(500);
        Serial.print(".");
    }
    Serial.println("");
    Serial.println("WiFi connected");
    // Print the IP address
    Serial.println(WiFi.localIP());
    udpDevice.begin(localUdpPort);
}


void networkTask() {
    uint8_t data;
    uint8_t packetSize = udpDevice.parsePacket();
    if (packetSize) {
        data = udpDevice.read();
        if (data == '1') {
            digitalWrite(D0, HIGH);
        } else if (data == '0') {
            digitalWrite(D0, LOW);
        }
        // send back a reply, to the IP address and port we got the packet from
        udpDevice.beginPacket(udpDevice.remoteIP(), udpDevice.remotePort());
        udpDevice.write('1');
        udpDevice .endPacket();
    }
}

void aliveTask() {
    uint32_t currentMillis;
    static uint8_t ledState = 0;
    currentMillis  = millis();
    if ((currentMillis - previousMillis) >= ALIVE) {
        previousMillis = currentMillis;
        if (ledState == 0) digitalWrite(D8, HIGH);
        else digitalWrite(D8, LOW);
    }
}

void loop() {
    networkTask();
    aliveTask();
}

Los pasos para recibir datos por UDP son:

• Crear un objeto WiFiUDP

• Iniciar el objeto estableciendo un socket compuesto por la dirección IP y el puerto de escucha.

• Procesar el siguiente paquete UDP con parsePacket(). Esta acción devolverá el tamaño del paquete en bytes.

• Luego de llamar parsePacket() será posible utilizar los métodos read() y available().

• Leer el paquete.

En el ejemplo mostrado, nota que un actuador distribuido responderá al bridge con el carácter “1” cada que reciba un paquete. De esta manera el bridge sabrá que el dato llegó a su destino.

Ejercicio 3: despliegue del ejercicio

Para desplegar este ejercicio necesitaras varios dispositivos: PC y dos ESP32. Puedes usar un ESP32 para implementar el bridge y otro para implementar un actuador. Así mismo puedes emplear el PC como coordinador y como uno o varios actuadores virtuales. También podrías emplear el celular para simular un actuador.

Para desplegar el ejercicio es necesario identificar claramente las direcciones IP de cada uno de los actuadores remotos.

Utiliza un ESP32 para cada actuador y un ESP32 para el bridge. Si no cuentas con todos los dispositivos, entonces puedes:

• Usar el ESP32 como bridge y como actuadores el celular y el computador.

• Utiliza los programas Hercules o ScriptCommunicator para simular la aplicación del PC y los actuadores.

Ejercicio 4: integración con Unity

Observa este video. Vamos a analizar cómo podríamos hacer para realizar una aplicación similar que utilice realidad virtual, pero que integre dispositivos físicos en un ambiente real.

La aplicación se desplegará en un cuarto cuadrado que modelaremos como muestra la figura:

Recuerda, tenemos un espacio físico y su respectivo modelo virtual. Por tanto, si tocas las paredes virtuales, sentirás las mismas paredes en el mundo físico.

Nota que en el centro hay un tótem que cambiará de color si el usuario es detectado por un sensor laser.

El sensor laser y la aplicación VR están conectados por medio de una red WiFi utilizando sockets UDP.

Si el sensor láser se activa se enviará el mensaje: sensor  2 y el material del tótem cambiará de rojo a negro. sensor  1 hará que el color vuelva a rojo.

Como el protocolo de comunicación es UDP, buscamos en la documentación de C#. Allí incluso encontramos un ejemplo:

//Creates a UdpClient for reading incoming data.
UdpClient receivingUdpClient = new UdpClient(11000);

//Creates an IPEndPoint to record the IP Address and port number of the sender.
// The IPEndPoint will allow you to read datagrams sent from any source.
IPEndPoint RemoteIpEndPoint = new IPEndPoint(IPAddress.Any, 0);
try{

    // Blocks until a message returns on this socket from a remote host.
    Byte[] receiveBytes = receivingUdpClient.Receive(ref RemoteIpEndPoint);

    string returnData = Encoding.ASCII.GetString(receiveBytes);

    Console.WriteLine("This is the message you received " +
                            returnData.ToString());
    Console.WriteLine("This message was sent from " +
                                RemoteIpEndPoint.Address.ToString() +
                                " on their port number " +
                                RemoteIpEndPoint.Port.ToString());
}
catch ( Exception e ){
    Console.WriteLine(e.ToString());
}

Pero más abajo leemos:

The Receive method will block until a datagram arrives from a remote host. When data is available, the Receive method will read the first enqueued datagram and return the data portion as a byte array. This method populates the remoteEP parameter with the IPAddress and port number of the sender.

Como ya sabemos esto hace que tengamos que usar un HILO para realizar la comunicación, de lo contrario nuestra aplicación interactiva estaría bloqueada mientras se espera por la llegada de datos.

No hay problema. Ya sabemos cómo usar hilos cuando estudiamos Ardity. Este podría ser entonces el código de nuestro hilo:

private void ReceiveDataListener()
{
    while (true)
    {
        try
        {
            byte[] data = receiveClient.Receive(ref receiveEndPoint);
            string text = Encoding.UTF8.GetString(data);
            SerializeMessage(text);
        }
        catch (System.Exception ex)
        {
            Debug.Log(ex.ToString());
        }
    }
}

No olvides, que no podemos acceder la API de Unity desde un hilo diferente al GameLoop. ¿Entonces qué hacemos? Ya sabes: COLAS, como hicimos al estudiar Ardity.

private void SerializeMessage(string message)
{
    try
    {
        string[] chain = message.Split(' ');
        string key = chain[0];
        float value = 0;
        if (float.TryParse(chain[1], out value))
        {
            receiveQueue.Enqueue(value);
        }
    }
    catch (System.Exception e)
    {
        Debug.Log(e.ToString());
    }
}

Y cómo quedaría entonces la aplicación:

void Update()
{
    if (receiveQueue.Count != 0)
    {
        float counter = (float)receiveQueue.Dequeue();

        if(counter == 1F) m_Material.color = Color.black;
        if(counter == 2F) m_Material.color = Color.red;
    }

}

Ejercicio 5: RETO

Analiza con detenimiento el siguiente ejemplo. Te recomiendo que lo implementes utilizando un computador y un ESP32:

using System.Collections;
using System.Collections.Generic;
using System.Net;
using System.Net.Sockets;
using System.Text;
using System.Threading;
using UnityEngine;

public class comm : MonoBehaviour
{

    private static comm instance;
    private Thread receiveThread;
    private UdpClient receiveClient;
    private IPEndPoint receiveEndPoint;
    public string ip = "127.0.0.1";
    public int receivePort = 32002;
    private bool isInitialized;
    private Queue receiveQueue;
    public GameObject cube;
    private Material m_Material;

    private void Awake()
    {
        Initialize();
    }

    private void Start()
    {
        m_Material = cube.GetComponent<Renderer>().material;
    }

    private void Initialize()
    {
        instance = this;
        receiveEndPoint = new IPEndPoint(IPAddress.Parse(ip), receivePort);
        receiveClient = new UdpClient(receivePort);
        receiveQueue = Queue.Synchronized(new Queue());
        receiveThread = new Thread(new ThreadStart(ReceiveDataListener));
        receiveThread.IsBackground = true;
        receiveThread.Start();
        isInitialized = true;
    }

    private void ReceiveDataListener()
    {
        while (true)
        {
            try
            {
                byte[] data = receiveClient.Receive(ref receiveEndPoint);
                string text = Encoding.UTF8.GetString(data);
                SerializeMessage(text);
            }
            catch (System.Exception ex)
            {
                Debug.Log(ex.ToString());
            }
        }
    }

    private void SerializeMessage(string message)
    {
        try
        {
            string[] chain = message.Split(' ');
            string key = chain[0];
            float value = 0;
            if (float.TryParse(chain[1], out value))
            {
                receiveQueue.Enqueue(value);
            }
        }
        catch (System.Exception e)
        {
            Debug.Log(e.ToString());
        }
    }

    private void OnDestroy()
    {
        TryKillThread();
    }

    private void OnApplicationQuit()
    {
        TryKillThread();
    }

    private void TryKillThread()
    {
        if (isInitialized)
        {
            receiveThread.Abort();
            receiveThread = null;
            receiveClient.Close();
            receiveClient = null;
            Debug.Log("Thread killed");
            isInitialized = false;
        }
    }

    void Update()
    {
        if (receiveQueue.Count != 0)
        {
            float counter = (float)receiveQueue.Dequeue();

            if(counter == 1F) m_Material.color = Color.black;
            if(counter == 2F) m_Material.color = Color.red;
        }

    }

}

Aplicaciones interactivas distribuidas

Con estos ejercicios aprenderás a integrar aplicaciones interactivas mediante el protocolo de comunicación OSC.

Ejercicio 1: RETO

Construye un aplicación interactiva en Unity que se comunique con otra aplicación utilizando OSC. PERO HAY un RETO. Debes implementar en Unity el protocolo tu mismo. ¿Por qué? Como un ejercicio para comprender mejor el protocolo.

La especificación del protocolo de comunicación OSC está aquí.

¿Cómo es un paquete OSC?

En este enlace se pueden ver algunos ejemplos de paquetes OSC.

Para entender la estructura de los paquetes OSC ten en cuenta las siguientes consideraciones de la especificación OSC 1.0:

• La comunicación en OSC se da por intercambio de paquetes.

• La aplicación que recibe paquetes se denomina servidor o SERVER y quien envía los paquetes cliente o CLIENT.

• Todos los paquetes en OSC deben ser múltiplos de 4 bytes.

• Los paquetes en OSC pueden ser MENSAJES o BUNDLES. Para el reto usaremos solo MENSAJES.

• Los OSC-MESSAGES tienen la siguiente estructura: OSC ADDRESS PATTERN + OSC TYPE TAG STRING + 0 o MÁS OSC ARGUMENTS

• OSC ADDRESS PATTERN: son OSC-STRINGS que comienzan por este carácter: /

• OSC TYPE TAG STRING: son OSC-STRINGS que comienzan por el carácter: , y luego por tags que pueden ser: i f s b. Donde i indica que el mensaje tendrá un argumento entero, f un argumento en punto flotante, s una cadena y b un blob.

• Los tipos de argumentos o ATOMIC DATA TYPES son:

  int32: entero de 32 bits signado y en big-endian

  float32: número en punto flotante de 32 bits en formato IEEE 754 en big-endian

  osc-string: cadena de caracteres ascii terminada con el carácter NULL y 0 a 3 carácter NULL adicionales para lograr que la cadena sea múltiplo de 4 bytes o 32 bits.

  osc-blob y osc-time-tag, no los trabajeremos en este reto.

• Semántica de OSC: cada mensaje recibido por un servidor es potencialmente un llamado a un procedimiento cuyos argumentos serán los argumentos del mensaje.

Considera que queremos enviar un mensaje con el siguiente OSC ADDRESS PATTERN: /oscillator/4/frequency y como argumento un número en punto flotante dado por 440.0. El paquete será así (entre paréntesis el carácter ascii correspondiente)

2f (/) 6f (o) 73 (s) 63 (c)

69 (i) 6c (l) 6c (l) 61 (a)

74 (t) 6f (o) 72 (r) 2f (/)

34 (4) 2f (/) 66 (f) 72 (r)

65 (e) 71 (q) 75 (u) 65 (e)

6e (n) 63 (c) 79 (y) 0 ()

2c (,) 66 (f) 0 () 0 ()

43 (C) dc (Ü) 0 () 0 ()

OSC ADDRESS PATTERN: /oscillator/4/frequency Será una secuencia de caracteres ASCII terminados con NULL más 0 bytes NULL porque la cantidad de bytes sería múltiplo de 4:

2f (/) 6f (o) 73 (s) 63 (c)

69 (i) 6c (l) 6c (l) 61 (a)

74 (t) 6f (o) 72 (r) 2f (/)

34 (4) 2f (/) 66 (f) 72 (r)

65 (e) 71 (q) 75 (u) 65 (e)

6e (n) 63 (c) 79 (y) 0 ()

OSC TYPE TAG STRING: ,f: 2c (,) 66 (f) 0 () 0 ()

Como tenemos solo un argumento, tendremos solo un TAG de tipo f. La cadena termina con un carácter NULL y solo debemos adicionar un carácter NULL para hacer OSC TYPE TAG STRING múltiplo de 4.

Finalmente el número 440.0 en formato IEEE 754 en big-endian será:

43 (C) dc (Ü) 0 () 0 ()

El siguiente ejemplo muestra paquetes OSC usados para comunicar dos aplicaciones interactivas. La primera aplicación es una drump machine construida usando MAX/MSP. La segunda aplicación es una interfaz de usuario remota que controlará la drum machine.

Estos son los paquetes OSC que enviará la aplicación de interfaz remota a la aplicación drum machine:

play:

"/play\x00\x00\x00,i\x00\x00\x00\x00\x00\x01"

stop:

"/play\x00\x00\x00,i\x00\x00\x00\x00\x00\x00"

Activar el beat 5 del instrumento 2:

"/c\x32\x00,ii\x00\x00\x00\x00\x05\x00\x00\x00\x01"

Desactivar el beat 5 del instrumento 2:

"/c\x32\x00,ii\x00\x00\x00\x00\x05\x00\x00\x00\x00"

Desactivar todos los beats del instrumento 1

"/c\x31\x00,ii\x00\x00\x00\x00\x11\x00\x00\x00\x00"

Cambiar la velocidad del beat a 100. El rango está de 100 a 300.

"/speed\x00\x00,i\x00\x00\x00\x00\x00\x64"

La drum machine enviará este paquete a la interfaz remota para indicar el beat que está reproduciendo en ese momento:

Trama enviada para la aplicación remota indicando que está reproduciendo el beat 16:

2F 63 6f 75 6e 74 65 72 00 00 00 00 2c 69 00 00 00 00 00 10

Ejercicio 2

Explorar una posible aplicación con la cual podrás realizar el proyecto de esta unidad:

TouchOSC

Proyecto Cycling

• Exploración e ideas.

• Información compartida con la empresa.

Aplicaciones móviles: prototipado rápido

Los ejercicios propuestos están en este repositorio.

Integración de Unity con ZigSim: prototipado rápido

La guía de trabajo propuesta está en este repositorio.

TouchDesigner

• Teamwork & Version Control a Git Workflow for TouchDesigner - Idzard Kwadijk.

• Best Practices for TouchDesigner Collaboration.

• MATTHEW RAGAN: TOUCHDESIGNER, WORKING STYLES, GIT.

• Matthew ragan: videos sobre definición de arquitectura de una aplicación en TouchDesigner y flujos de trabajo con Git y GitHub.

• Audio-reactive psychedelic visuals | TouchDesigner Beginner Tutorial.

• Touch Designer Beginner Tutorials.

• HQ Interactive TouchDesigner Tutorials.

• Meta Spark for TouchDesigner Creators.

Meta Spark

• Contenido interactivo XR para redes sociales. Meta Spark Tutorials.

WebGL y WebGPU

• Introducing WebGPU: Unlocking modern GPU access for JavaScript.

• Diseño WEB con programación visual en cables.gl.

• Play Canvas.

• Babylonjs.

• WebGPU API.

• WebGPU Tutorial - Advanced Graphics on the Web Course

• Webgpu samples.

• Your first WebGPU app.

• Practical Programming with Dr. Xu.

Web ML

• What’s new with Web ML in 2023.

• Visual Blocks for ML.

• Google machine learning courses.

• Machine Learning for Web Developers (Web ML)

Tools

• Textfx.

• AutoDraw.

Formato interesante de documentación de un proyecto

• Un video donde puedes ver una manera interesante de presentar un proyecto y el proceso para llegar a ese resultado.

Portafolios

• Jellever.

• Jelle story telling idea.

• Andrea Gonzalez profe de IDED.

• Mateusz Grad.

• Gapsy Studio.

• Gapsy Studio.

• Fabian Shinzato.

• Allison winter.

• Koenvo.

• Dennis Snellenberg.

• Brandon Hampton.

• Luca Vonilo.

• Greg Koberger.

• Paco Coursey.

• Rauno Freiberg.

• Naxo.

• Jesse Zhou.

• Bruno Simon.

• Alex Pierce.

• Alex Pierce.

• embed.

• Anthony Fu.

• Niccolo Miranda.

• Gass Zone.

• Minh Pham.

• Grabriel Bianchi.

• Guillaume Reygner.

• dan abramov.

• Edan Kwan.

Events en vivo

• THE KILLERS, IMPLODING THE MIRAGE TOUR.

• VIRTUAL PRODUCTION WORKSHOP EP1./ Making a Live concert / with Antonia Forster from Unity.

• Moment Factory’s DMX Sample Project For Live Event Previs | Unreal Engine.

• Using Pixera Media Servers for Immersive Projects. Video with an overview.

• Control remoto de aplicaciones usando Remote-RED.

Formación profesional

• HQ Interactive.

• Academy of Live Technology.

Recursos para el prototipo 4

Para el prototipo 4 te he pedido que hagas varias cosas, pero una en particular que experimentes con tu portafolio personal. Para esto te dejo algunos enlances para que trates con la herramienta cables.gl:

• Lo primero que deberás hacer es familiarizarte con la herramienta y sus posibilidades. Para esto de recomiendo que mires en los playlists de cables.gl.

• Luego te pediré que HAGAS EXPERIMENTOS mientras exploras estos tutoriales.

• Si estás motivado y puedes invertir más tiempo y además quieres aprender algo de diseño WEB con programación visual en cables.gl, puedes ver estos tutoriales.

Además puedes inspirarte con estos portafolios:

• Portafolio de Bruno Simon. Website.

• Portafolio de David Hckh. Website.

• Portafolio de Edan Kwan. Website.

• Portafolio de Greg Koberger. Website.

• Portafolio de Rauno Freiberg. Website.

• Portafolio de Nacho Vazquez. Website.

• Portafolio de Jesse Zhou. Website.

• Portafolio de Alex Pierce. Website.

• Portafolio de Niccolo Miranda. Website.

• Portafolio de Minh Pham Website.

• Portafolio de Grabriel Bianchi. Website.

• Portafolio de Guillaume Reygner. Website.

Websockets

Esta guía en construcción te mostrará cómo usar websockets para que luego integres con tu plataforma de aplicaciones interactivas favorita.

• Guía. Repositorio en github.

• Un ejemplo en Touchdesigner. Heroku ya no es gratuito. How to Control TouchDesigner with a Website & Vice Versa: Intro to WebSockets Youtube playlist.

• En esta guía explorarás cómo usar websockets para controlar una aplicación web desde el celular. Ten presente que esta guía NO te ofrece una solución de producción. El objetivo aquí es que explores un concepto.

• En este repositorio encontrarás el caso de estudio que permite conectar dos ventanas del mismo navegador.

• En este enlace encontrarás una prueba de concepto de una aplicación compuesta por un servidor node.js que recibe datos de un cliente en p5.js, los proceso, y los envía a un cliente en cables.gl. Los datos que puede enviar el cliente en p5.js son datos de sensores o imáganes. El caso de los sensores no está implementado, el de la imágenes si.

• En este enlace encontrarás una prueba de concepto de una aplicación compuesta por un servidor node.js que recibe datos de un cliente en p5.js, los proceso, y los envía a un cliente en cables.gl. Los datos que se manipulan son datos de audio enviados como blobs.

Cables.gl experiments

Desplegar una app en github

Para poder desplegar una aplicación en github pages se requiere:

• Crear un repositorio en github.

• Habilitar github pages en la sección de settings.

• Generar un token de acceso. Este token se debe guardar porque lo necesitarás al momento de realizar el deployment a github pages.

• Una vez creada la aplicación en cables, aquí se puede ver cómo configurar las propiedades al exportar la aplicación.

• Si no es posible exportar la aplicación para realizar directamente el deployment en Github, se puede descargar el archivo .zip en la opción de exportación HTML.

• Demo para clase aquí.
