Unidad 1. Comunicaciones seriales
Introducción
En esta primera unidad vamos a repasar algunos aspectos importantes de cursos anteriores que necesitarás de nuevo en este curso. En especial:
Comunicaciones seriales mediante protocolos ASCII y binarios
Técnicas de programación concurrente y programación orientada a objetos.
Adicionalmente, en esta unidad vamos a introducir herramientas de trabajo en equipo bajo control de versión y de productividad.
Propósito de aprendizaje
Crear aplicaciones interactivas de tiempo real que integren sensores y actuadores mediante puertos seriales utilizando protocolos de comunicación binarios y ASCII.
Aplicar herramientas de control de versión y productividad al desarrollo del proyecto.
Temas
Protocolos de comunicación seriales ASCII y binarios.
Arquitecturas de software concurrentes
Control de versión
Trayecto de actividades
Sesión 1
Ejercicio 1: Introducción a Git y GitHub
(Tiempo estimado: 1 hora 40 minutos)
Trabajo autónomo 1
Tiempo estimado:
NRC Sistemas Físicos interactivos 2: 4 horas y 20 minutos
NRC Sensores 2: 7 horas y 20 minutos
Vas a terminar primero el Ejercicio 1. Luego vas a alistar algunas de las herramientas necesarias para este curso. Finalmente, vas a realizar una primera iteración a los siguientes ejercicios de repaso de los cursos Sistemas Físicos Interactivos 1 y sensores 1.
Ejercicio 2: ESP32
En este curso vas a trabajar con el controlador ESP32 y con el framework de arduino. Actualmente hay dos versiones del IDE. Vas a trabajar con la más estable, pero te recomiendo que también le des una mirada a la versión nueva (Arduino IDE 2.0). El link con las urls para las descargas de las diferentes versiones de IDE está aquí.
Para trabajar con el ESP32 debes instalar el soporte para esta plataforma en el IDE de arduino como indica este sitio.
¿Qué espero qué hagas en este ejercicio?
Compra el ESP32.
Instala el nuevo entorno de desarrollo.
Configura el nuevo entorno.
Realiza un programa de prueba que DE MANERA no BLOQUEANTE lea del puerto serial el carácter ASCII 1 y responda con la cadena
Hola mundoy con el carácter ASCII 2 responda la cadenaChao mundo.
Ejercicio 3: lee la documentación del ESP32 arduino core
Con este ejercicio quiero que EXPLORES y que busques todo lo que te cause curiosidad acerca de la documentación oficial del PORT de arduino para el ESP32. El repositorio oficial es este. La página oficial con la documentación es esta.
Ejercicio 4: protocolos ASCII
Vamos a recordar cómo integrar un sensor a Unity mediante el uso de protocolos ASCII. ¿Recuerdas Ardity?
Lo primero que debes hacer es asegurarte que Ardity funciona. Te dejo de nuevo una guía con la cual puedes recordar cómo hacerlo. Aquí está la guía
Analicemos en detalle el DEMO. Primero, vamos a analizar el código de arduino:
uint32_t last_time = 0;
void setup()
{
Serial.begin(9600);
}
void loop()
{
// Print a heartbeat
if (millis() > last_time + 2000)
{
Serial.println("Arduino is alive!!");
last_time = millis();
}
// Send some message when I receive an 'A' or a 'Z'.
switch (Serial.read())
{
case 'A':
Serial.println("That's the first letter of the abecedarium.");
break;
case 'Z':
Serial.println("That's the last letter of the abecedarium.");
break;
}
}
Consideraciones a tener presentes con este código:
La velocidad de comunicación es de 9600. Esa misma velocidad se tendrá que configurar del lado de Unity para que ambas partes se puedan entender.
Nota que nos estamos usando la función delay(). Estamos usando millis para medir tiempos relativos. Noten que cada dos segundos estamos enviando un mensaje indicando que el arduino está activo: «»Arduino is alive!!»»
Observa que el buffer del serial se lee constantemente. NO estamos usando el método available() que usualmente utilizamos, ¿Recuerda? Con available() nos aseguramos que el buffer de recepción tiene al menos un byte para leer; sin embargo, cuando usamos Serial.read() sin verificar antes que tengamos datos en el buffer, es muy posible que el método devuelva un -1 indicando que no había nada en el buffer de recepción.
Por último nota que todos los mensajes enviados por arduino usan el método println. ¿Y esto por qué es importante? porque println enviará la información que le pasemos como argumento codificada en ASCII y adicionará al final 2 bytes: 0x0D y 0x0A. Estos bytes serán utilizados por Ardity para detectar que la cadena enviada por Arduino está completa.

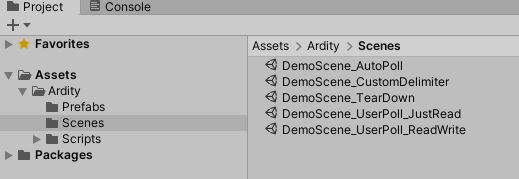

Ahora analicemos la parte de Unity con Ardity. Para ello, carguemos una de las escenas ejemplo: DemoScene_UserPoll_ReadWrite

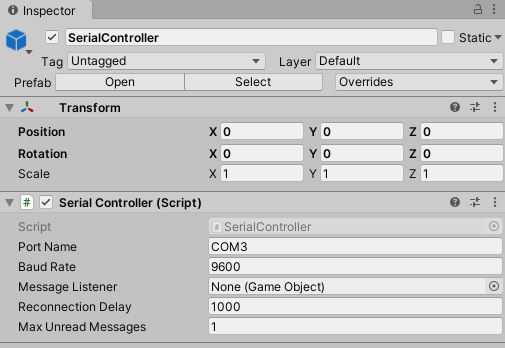

Nota que la escena tiene 3 gameObjects: Main Camera, SerialController y SampleUserPolling_ReadWrite.
Veamos el gameObject SampleUserPolling_ReadWrite. Este gameObject tiene dos components, un transform y un script. El script tiene el código como tal de la aplicación del usuario.

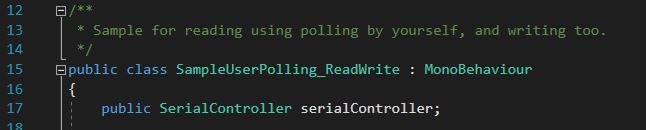

Nota que el script expone una variable pública: serialController. Esta variable es del tipo SerialController.
Esa variable nos permite almacenar la referencia a un objeto tipo SerialController. ¿Donde estaría ese objeto? Pues cuando el gameObject SerialController es creado note que uno de sus componentes es un objeto de tipo SerialController:

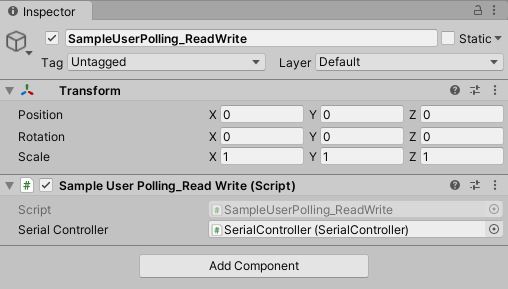

Entonces desde el editor de Unity podemos arrastrar el gameObject SerialController al campo SerialController del gameObject SampleUserPolling_ReadWrite y cuando se despligue la escena, automáticamente se inicializará la variable serialController con la referencia en memoria al objeto SerialController:
De esta manera logramos que el objeto SampleUserPolling_ReadWrite tenga acceso a la información del objeto SerialController.

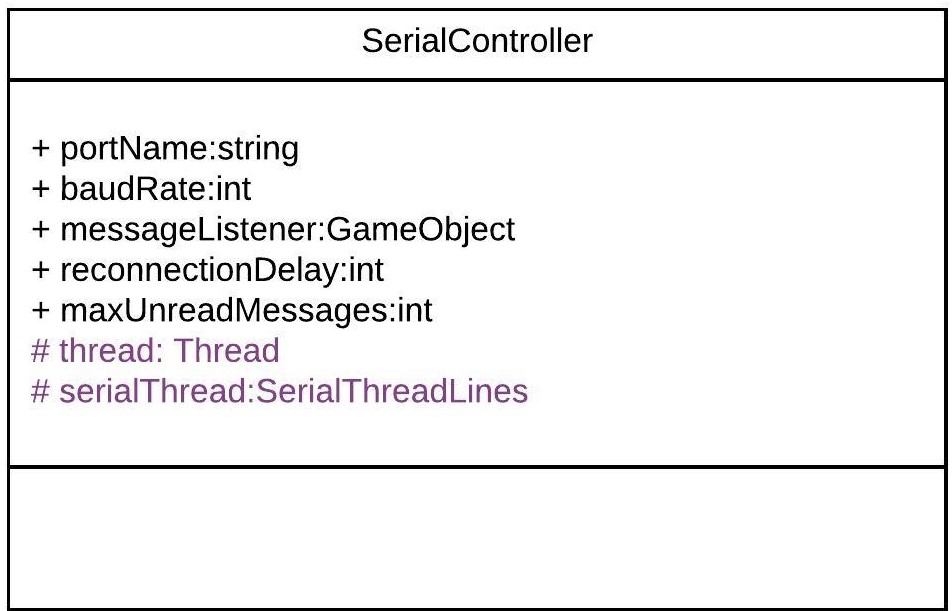

Observemos ahora qué datos y qué comportamientos tendría un objeto de tipo SampleUserPolling_ReadWrite:
/**
* Ardity (Serial Communication for Arduino + Unity)
* Author: Daniel Wilches <dwilches@gmail.com>
*
* This work is released under the Creative Commons Attributions license.
* https://creativecommons.org/licenses/by/2.0/
*/
using UnityEngine;
using System.Collections;
/**
* Sample for reading using polling by yourself, and writing too.
*/
public class SampleUserPolling_ReadWrite : MonoBehaviour
{
public SerialController serialController;
// Initialization
void Start()
{
serialController = GameObject.Find("SerialController").GetComponent<SerialController>();
Debug.Log("Press A or Z to execute some actions");
}
// Executed each frame
void Update()
{
//---------------------------------------------------------------------
// Send data
//---------------------------------------------------------------------
// If you press one of these keys send it to the serial device. A
// sample serial device that accepts this input is given in the README.
if (Input.GetKeyDown(KeyCode.A))
{
Debug.Log("Sending A");
serialController.SendSerialMessage("A");
}
if (Input.GetKeyDown(KeyCode.Z))
{
Debug.Log("Sending Z");
serialController.SendSerialMessage("Z");
}
//---------------------------------------------------------------------
// Receive data
//---------------------------------------------------------------------
string message = serialController.ReadSerialMessage();
if (message == null)
return;
// Check if the message is plain data or a connect/disconnect event.
if (ReferenceEquals(message, SerialController.SERIAL_DEVICE_CONNECTED))
Debug.Log("Connection established");
else if (ReferenceEquals(message, SerialController.SERIAL_DEVICE_DISCONNECTED))
Debug.Log("Connection attempt failed or disconnection detected");
else
Debug.Log("Message arrived: " + message);
}
}

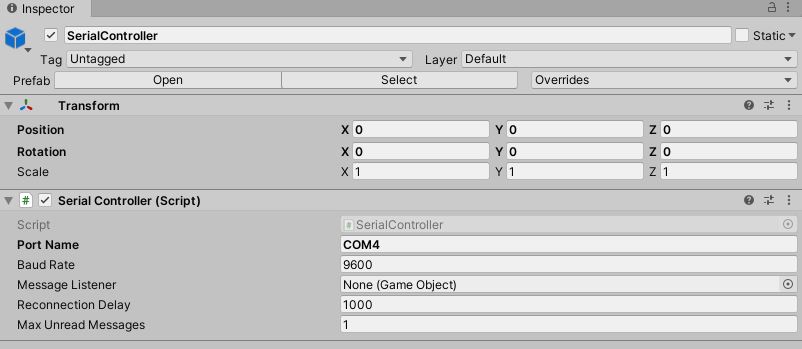

Vamos a realizar una prueba. Pero antes configuremos el puerto serial en el cual está conectado el arduino. El arduino ya debe estar corriendo el código de muestra del sitio web del plugin.
En este caso el puerto es COM4.

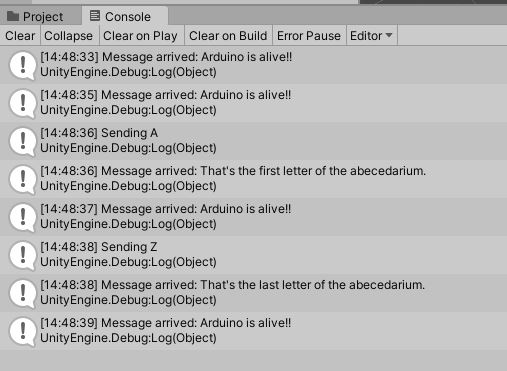

Corre el programa, abre la consola y seleccione la ventana Game del Unitor de Unity. Con la ventana seleccionada (click izquierdo del mouse), escriba las letras A y Z. Notarás los mensajes que aparecen en la consola:
Una vez la aplicación funcione note algo en el código de SampleUserPolling_ReadWrite:
serialController = GameObject.Find("SerialController").GetComponent<SerialController>();
Comenta esta línea y corre la aplicación de nuevo. Funciona?

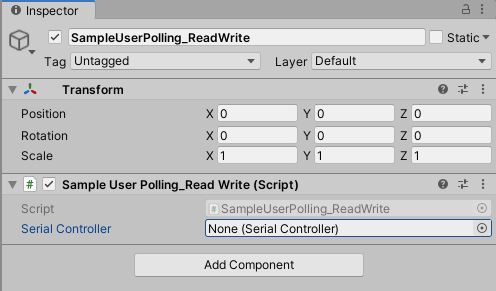

Ahora, descomenta la línea y luego borre la referencia al SerialController en el editor de Unity:
Corre de nuevo la aplicación.
¿Qué podemos concluir?
¿Para qué incluyó esta línea el autor del plugin?
Ahora analicemos el código del método Update de SampleUserPolling_ReadWrite:
// Executed each frame
void Update()
{
.
.
.
serialController.SendSerialMessage("A");
.
.
.
string message = serialController.ReadSerialMessage();
.
.
.
}
¿Recuerda cada cuánto se llama el método Update? Ese método se llama en cada frame de la aplicación. Lo llama automáticamente el motor de Unity
Nota los dos métodos que se resaltan:
serialController.SendSerialMessage("A");
string message = serialController.ReadSerialMessage();
Ambos métodos se llaman sobre el objeto cuya dirección en memoria está guardada en la variable serialController.
El primer método permite enviar la letra A y el segundo permite recibir una cadena de caracteres.
¿Cada cuánto se envía la letra A o la Z?
¿Cada cuánto leemos si nos llegaron mensajes desde el arduino?
Ahora vamos a analizar cómo transita la letra A desde el SampleUserPolling_ReadWrite hasta el arduino.
Para enviar la letra usamos el método SendSerialMessage de la clase SerialController. Observe que la clase tiene dos variables protegidas importantes:
protected Thread thread;
protected SerialThreadLines serialThread;
Con esas variables vamos a administrar un nuevo hilo y vamos a crear referenciar un objeto de tipo SerialThreadLines.
En el método onEnable de SerialController tenemos:
serialThread = new SerialThreadLines(portName, baudRate, reconnectionDelay, maxUnreadMessages);
thread = new Thread(new ThreadStart(serialThread.RunForever));
thread.Start();
Aquí vemos algo muy interesante, el código del nuevo hilo que estamos creando será RunForever y ese código actuará sobre los datos del objeto cuya referencia está almacenada en serialThread.
Vamos a concentrarnos ahora en serialThread que es un objeto de la clase SerialThreadLines:
public class SerialThreadLines : AbstractSerialThread
{
public SerialThreadLines(string portName,
int baudRate,
int delayBeforeReconnecting,
int maxUnreadMessages)
: base(portName, baudRate, delayBeforeReconnecting, maxUnreadMessages, true)
{
}
protected override void SendToWire(object message, SerialPort serialPort)
{
serialPort.WriteLine((string) message);
}
protected override object ReadFromWire(SerialPort serialPort)
{
return serialPort.ReadLine();
}
}
Al ver este código no se observa por ningún lado el método RunForever (este es el código que ejecutará nuestro hilo). ¿Dónde está? Observa que SerialThreadLines también es un AbstractSerialThread. Entonces es de esperar que el método RunForever esté en la clase AbstractSerialThread.
Por otro lado nota que para enviar la letra A usamos el método SendSerialMessage también sobre los datos del objeto referenciado por serialThread del cual ya sabemos que es un SerialThreadLines y un AbstractSerialThread
public void SendSerialMessage(string message)
{
serialThread.SendMessage(message);
}
Al igual que RunForever, el método SendMessage también está definido en AbstractSerialThread.
Veamos entonces ahora qué hacemos con la letra A:
public void SendMessage(object message)
{
outputQueue.Enqueue(message);
}
Este código nos da la clave. Lo que estamos haciendo es guardar la letra A que queremos transmitir en una COLA, una estructura de datos que nos ofrece el sistema operativo para PASAR información de un HILO a otro HILO.
¿Cuáles hilos?
Pues tenemos en este momento dos hilos: el hilo del motor y el nuevo hilo que creamos antes. El hilo que ejecutará el código RunForever sobre los datos del objeto de tipo SerialThreadLines-AbstractSerialThread. Por tanto, observe que la letra A la estamos guardando en la COLA del SerialThreadLines-AbstractSerialThread
Si observamos el código de RunForever:
public void RunForever()
{
try
{
while (!IsStopRequested())
{
...
try
{
AttemptConnection();
while (!IsStopRequested())
RunOnce();
}
catch (Exception ioe)
{
...
}
}
}
catch (Exception e)
{
...
}
}
Los detalles están en RunOnce():
private void RunOnce()
{
try
{
// Send a message.
if (outputQueue.Count != 0)
{
SendToWire(outputQueue.Dequeue(), serialPort);
}
object inputMessage = ReadFromWire(serialPort);
if (inputMessage != null)
{
if (inputQueue.Count < maxUnreadMessages)
{
inputQueue.Enqueue(inputMessage);
}
}
}
catch (TimeoutException)
{
}
}
Y en este punto vemos finalmente qué es lo que pasa: para enviar la letra A, el código del hilo pregunta si hay mensajes en la cola. Si los hay, note que el mensaje se saca de la cola y se envía:
SendToWire(outputQueue.Dequeue(), serialPort);
Si buscamos el método SendToWire en AbstractSerialThread vemos:
protected abstract void SendToWire(object message, SerialPort serialPort);
Y aquí es donde se conectan las clases SerialThreadLines con AbstractSerialThread, ya que el método SendToWire es abstracto, SerialThreadLines tendrá que implementarlo
public class SerialThreadLines : AbstractSerialThread
{
...
protected override void SendToWire(object message, SerialPort serialPort)
{
serialPort.WriteLine((string) message);
}
...
}
Aquí vemos finalmente el uso de la clase SerialPort de C# con el método WriteLine
Finalmente, para recibir datos desde el serial, ocurre el proceso contrario:
public class SerialThreadLines : AbstractSerialThread
{
...
protected override object ReadFromWire(SerialPort serialPort)
{
return serialPort.ReadLine();
}
}
ReadLine también es la clase SerialPort. Si leemos cómo funciona ReadLine queda completamente claro la razón de usar otro hilo:
Advertencia
Remarks Note that while this method does not return the NewLine value, the NewLine value is removed from the input buffer.
By default, the ReadLine method will block until a line is received. If this behavior is undesirable, set the ReadTimeout property to any non-zero value to force the ReadLine method to throw a TimeoutException if a line is not available on the port.
Por tanto, volviendo a RunOnce:
private void RunOnce()
{
try
{
if (outputQueue.Count != 0)
{
SendToWire(outputQueue.Dequeue(), serialPort);
}
object inputMessage = ReadFromWire(serialPort);
if (inputMessage != null)
{
if (inputQueue.Count < maxUnreadMessages)
{
inputQueue.Enqueue(inputMessage);
}
else
{
Debug.LogWarning("Queue is full. Dropping message: " + inputMessage);
}
}
}
catch (TimeoutException)
{
// This is normal, not everytime we have a report from the serial device
}
}
Vemos que se envía el mensaje:
SendToWire(outputQueue.Dequeue(), serialPort);
Y luego el hilo se bloquea esperando por una respuesta:
object inputMessage = ReadFromWire(serialPort);
En este caso no hay respuesta, simplemente luego de enviar la letra A, el hilo se bloquea hasta que llegue el mensaje «»Arduino is alive!!»»
TEN MUY PRESENTE ESTO:
private void RunOnce()
{
try
{
// Send a message.
if (outputQueue.Count != 0)
{
SendToWire(outputQueue.Dequeue(), serialPort);
}
// Read a message.
// If a line was read, and we have not filled our queue, enqueue
// this line so it eventually reaches the Message Listener.
// Otherwise, discard the line.
object inputMessage = ReadFromWire(serialPort);
if (inputMessage != null)
{
if (inputQueue.Count < maxUnreadMessages)
{
inputQueue.Enqueue(inputMessage);
}
else
{
Debug.LogWarning("Queue is full. Dropping message: " + inputMessage);
}
}
}
catch (TimeoutException)
{
// This is normal, not everytime we have a report from the serial device
}
}
Nota que primero se envía (SendToWire) y luego el hilo se bloquea (ReadFromWire). NO SE DESBLOQUEARÁ HASTA que no envíen una respuesta desde Arduino o pasen 100 ms que es el tiempo que dura bloqueada la función antes de generar una excepción de timeout de lectura.
// Amount of milliseconds alloted to a single read or connect. An
// exception is thrown when such operations take more than this time
// to complete.
private const int readTimeout = 100;
Advertencia
SIEMPRE QUE SE ENVIÉ DESDE UNITY, EL HILO SE BLOQUEA ESPERANDO UNA RESPUESTA DEL ARDUINO. SI ARDUINO NO RESPONDE DURANTE 100 MS, READLINE GENERA UNA EXCEPCIÓN DE TIMEOUT Y LUEGO SE BLOQUEARÁ POR 100 MS MÁS, Y ASÍ SUCESIVAMENTE.
Ejercicio 5: protocolos binarios
Ahora vas a repasar el uso de protocolos binarios para integrar la información de un sensor que usa este protocolo a una aplicación en Unity. Se trata de un caso de estudio.
Se trata de un sensor que permite leer TAGs de RFID. Te voy a dejar información del dispositivo:
Aquí está el sensor y aquí está el manual del fabricante. Finalmente, en este archivo encuentras algunas secuencias de prueba que te permitirán observar la posible respuesta del sensor (RX) a algunas peticiones que realices (TX).
El caso de estudio está compuesto por código de Arduino para simular el sensor y el código de Unity para leer los datos del sensor enviando algunos de las secuencias de prueba.
El código de Arduino lo puedes encontrar aquí
El código de Unity está aquí
La escena donde está la implementación se llama DemoScene_RFIDProtocol.
Sesión 2
Ejercicio 6: revisión de conceptos básicos
(Tiempo estimado: 1 hora 40 minutos)
En esta sesión vamos a revisar juntos algunos conceptos básicos de manejo del puerto de comunicaciones seriales, las comunicaciones en binario y en ASCII.
Trabajo autónomo 2
Tiempo estimado:
NRC Sistemas Físicos interactivos 2: 4 horas y 20 minutos
NRC Sensores 2: 7 horas y 20 minutos
Vas a revisar de nuevo los ejercicios 2 al 5. La idea es que puedas terminar de analizar detenidamente y si ya lo has hecho te propongo que hagas una nueva iteración.
Sesión 3
Vamos a recorrer entre todos el material de la unidad resolviendo dudas.
Trabajo autónomo 3
Tiempo estimado:
NRC Sistemas Físicos interactivos 2: 4 horas y 20 minutos
NRC Sensores 2: 7 horas y 20 minutos
Realiza un programa que funcione usando dos dispositivos seriales. Los dispositivos tendrán el Demo de Ardity que analizamos en clase.
Sesión 4
Continuaremos revisando juntos los ejercicios 2 al 5.
Trabajo autónomo 4
Tiempo estimado:
NRC Sistemas Físicos interactivos 2: 4 horas y 20 minutos
NRC Sensores 2: 7 horas y 20 minutos
Termina por favor los ejercicios 2 al 5 y prepárate para la evaluación la próxima semana.
Con lo repasado hasta ahora y entiendo mejor cómo funciona Ardity. Vas a crear un proyecto en Unity, pero esta vez no vas a incluir Ardity. Lo que harás es tomar solo las clases de Ardity que necesites para el proyecto. La idea con este ejercicio es que te asegures que si comprendes cuáles son las partes de Ardity que tu proyecto usa.
Sesión 5
Ejercicio 7: Caso de estudio
En este ejercicio te propongo que revises la solución al siguiente problema:
Se propone construir una aplicación interactiva con Unity que cumpla con las siguientes restricciones:
Usa solo aquellas partes de Ardity que son necesarias.
La escena en Unity tiene entre otros dos GameObjects: SerialController1 y un SerialController12. Ambos GameObjects permiten atender a dos controladores externos que se conectarán al computador por medio de dos puertos seriales diferentes. Uno de los controladores implementará un protocolo ASCII y el otro un protocolo binario.
Ambos controladores tienen un sensor digital y un actuador digital (pulsador y LED para probar).

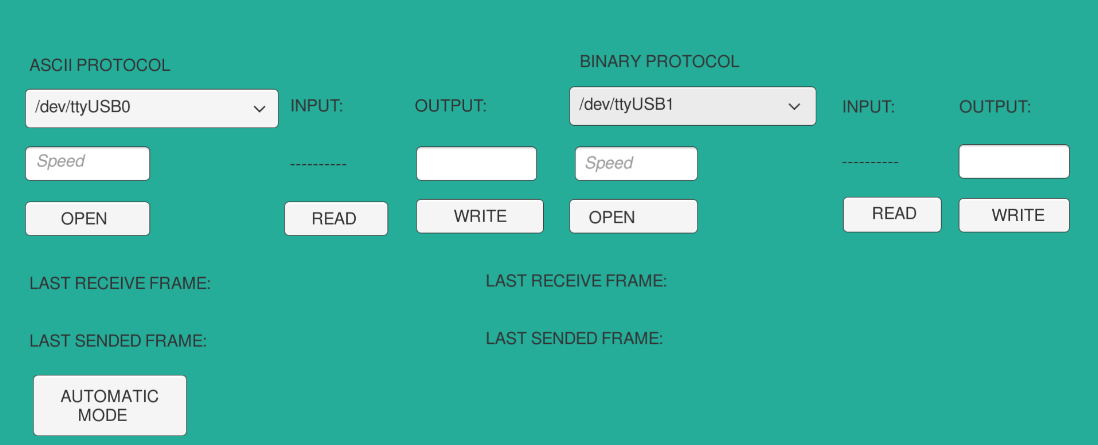

La aplicación cuenta con una interfaz de usuario similar a la que muestra la figura:
La aplicación detecta automáticamente los puertos seriales disponibles y el usuario puede seleccionar el deseado.
La interfaz tiene un botón que permita seleccionar entre un modo de lectura de entradas manual o automático. En el manual, las entradas digitales se leen usando los botones
READ. En el modo automático, la propia aplicación interactiva realiza las lecturas.En cuanto a la arquitectura de software:
Se implementan para cada tipo de protocolo.
Se crean clases que heredan de la clase abstracta
AbstractSerialThread.cspara cada protocolo implementado.
Para descargar la solución sigue los siguientes pasos:
Crea un directorio el directorio ~/classProjects.
Cámbiate a ese directorio.
Clona este repositorio:
git clone https://github.com/juanferfranco/sf2-2022-10-ej7.git
Programa dos arduinos con los códigos que encuentras que encuentras en los directorios SerialController1AsciiProtocol y SerialController2BinaryProtocol. Ambos directorios los encontraras en el directorio del recién clonado repositorio.
Estudia con detenimiento los protocolos de comunicación y experimenta antes con ellos usando la aplicación ScriptCommunicator.
Adiciona el proyecto clonado a Unity y ábrelo. Luego analiza con detenimiento cada detalle.
Trabajo autónomo 5
Tiempo estimado:
NRC Sistemas Físicos interactivos 2: 4 horas y 20 minutos
NRC Sensores 2: 7 horas y 20 minutos
Vas a utilizar el trabajo autónomo de esta semana para terminar de aclarar tus dudas con respecto al ejercicio 7 y para realizar la evaluación de la Unidad.
Sesión 6
Continuar trabajando en la evaluación y realizar la entrega en la sesión en caso de terminarla.
Trabajo autónomo 6
Tiempo estimado:
NRC Sistemas Físicos interactivos 2: 4 horas y 20 minutos
NRC Sensores 2: 7 horas y 20 minutos
Terminar la evaluación.
Evaluación de la Unidad 1
Enunciado
Usando como base el ejercicio 7, vas modifica los protocolos de comunicación ASCII y binario y la interfaz de usuario para que soporten los siguientes protocolos y las necesidades de visualización de la aplicación.
El problema consiste en comunicar una aplicación interactiva (Unity) con un controlador que tiene varios sensores digitales y varios actuadores digitales.
ASCII:
La aplicación podrá preguntar por el estado de todos los sensores enviando la trama:
sensores\n.La aplicación podrá preguntar por el estado de todos los actuadores con la trama:
actuadores\n.El controlador responderá con una lista que muestre el estado de los n sensores o actuadores que tenga, así:
1,valor,2,valor,...n,valorn\n.La aplicación podrá modificar el estado de un actuador en particular enviando:
actuador,valor\n. Por ejemplo, para cambiar el estado del actuador 3 a alto, se enviará la trama:3,1\n
BINARIO:
NO OLVIDES que DEBES ENVIAR BYTES! NO CADENAS DE CARACTERES.
La aplicación podrá preguntar por el estado de todos los sensores enviando la trama:
0x01.La aplicación podrá preguntar por el estado de todos los actuadores con la trama:
0x02.El controlador responderá con una lista que muestre el estado de los n sensores o actuadores que tenga, así:
Byte1 Byte2 ... Byten. El byte 1 representa la cantidad de sensores o actuadores a reportar. Los bytes 2 a n representan los valores. Por ejemplo, si un controlador tiene 2 sensores, uno en estado alto y otro en estado bajo, la trama enviada será: 0x02 0x01 0x00La aplicación podrá modificar el estado de actuador enviando:
Byte1 Byte2. El byte 1 representará el número del actuador y el byte 2 su valor.
Entrega
Vas a entregar en este repositorio SOLO los archivos que están allí con tu solución propuesta.
En la Wiki vas a explicar cómo solucionaste la implementación de cada protocolo.
Coloca imágenes de la interfaz de usuario que muestren cómo se ve la visualización de la información solicitada.
En la sesión de la SEMANA 6 (próxima) DEBES terminar la evaluación o traerla lista para demostrarla.
